ASTM & AASTHO – Máquinas Automáticas de Pruebas de Compresión para Cilindros
Estándares
ASTM C39; AASHTO T22
Los modelos UTC-4701.FPR, UTC-4701.FPR, UTC-4602.FPR, UTC-4702.FPR, UTC-4712, UTC-4722.FPR y UTC-4732.FPR se fabrican para pruebas de compresión de según a las normas ASTM y AASHTO. Estas máquinas también cumplen con los requisitos de las normas CE con respecto a la salud y seguridad del operador.
Las máquinas permiten que los operadores sin experiencia realicen la prueba. Una vez encendida la máquina y posicionada y centrada la probeta con la ayuda de la/s línea/s concéntrica/s de centrado del patín inferior (excepto Ø105 mm), las únicas operaciones necesarias son;
- Configuración de los parámetros de prueba, incluida la velocidad de paso (solo se requiere cuando se cambia el tipo de muestra).
- Presionando el botón START en la unidad de control.
- La máquina inicia automáticamente el acercamiento rápido, cuando la muestra toca la placa superior, el acercamiento rápido finaliza y comienza a cargar al ritmo seleccionado por el usuario y se detiene una vez que falla el espécimen.
- Guarda automáticamente los parámetros de prueba y los resultados de la prueba.

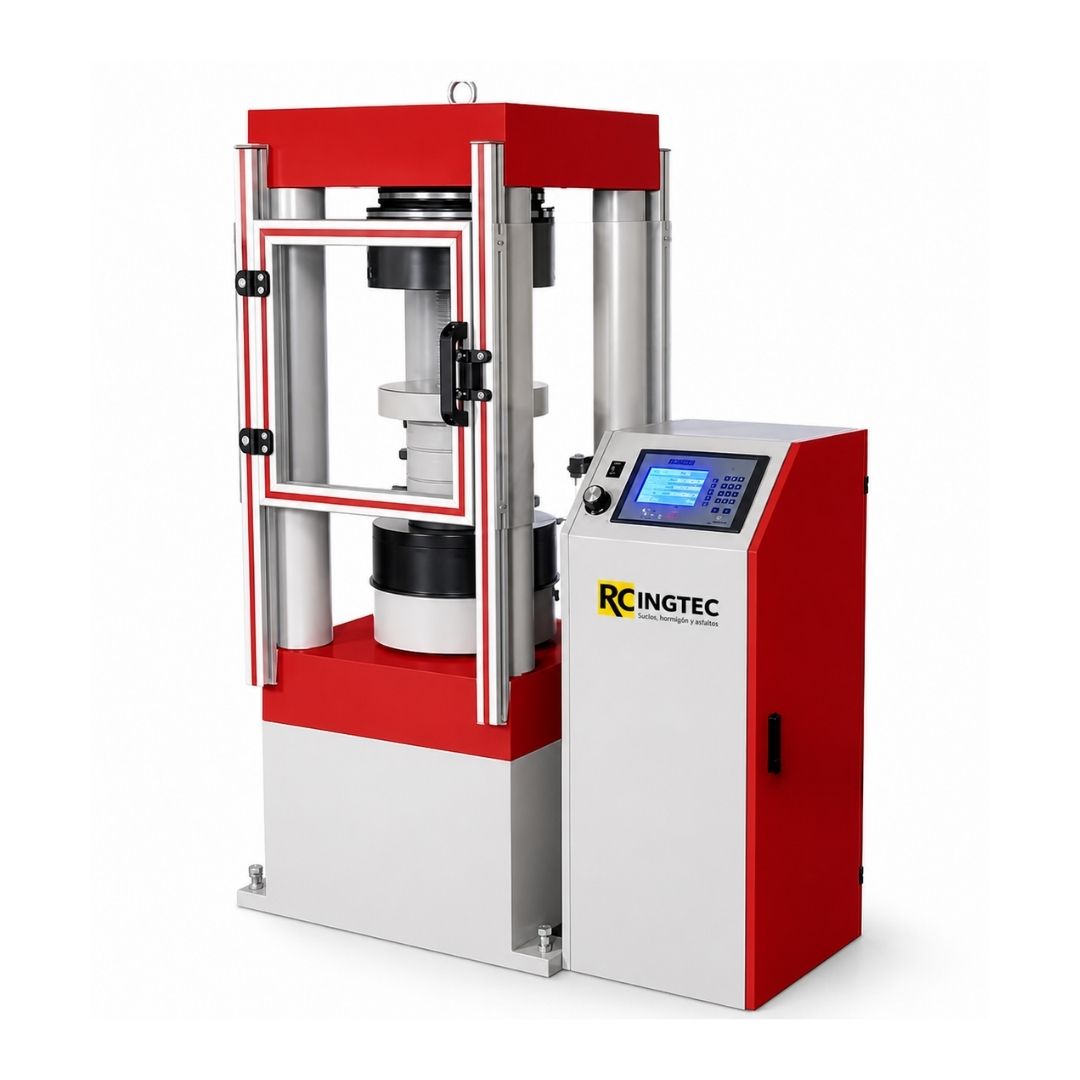

Las máquinas constan de un marco de acero soldado (ver tabla) y un paquete de energía hidráulica automática UTC-4830FPR con unidad de control U-Touch PRO.
Principales características
- Control de velocidad de paso entre 1 kN y 25 kN
- Precisión Clase A acc. a E74 a partir del 5% de la capacidad de la máquina (Opción de calibración especial Clase A a partir del 1% del rango completo con UTC-0210)
- Se suministra con certificado de calibración de fábrica para la medición de carga
- Pruebas automáticamente con control de circuito cerrado
- Las pruebas se pueden realizar controlando la máquina en la unidad de control U-Touch PRO (UTC-4930.FPR) o en una computadora con el software gratuito UTEST (USOFT-4830.FPR) que se proporciona sin cargo con las máquinas.
- Medición de carga con un transductor de presión
- Bomba hidráulica de doble etapa para acercamiento rápido
- Bastidor de paredes de acero soldado con un pistón de simple efecto
- Retorno del pistón al final de la prueba automáticamente
Unidad de control U-Touch PRO
La unidad de control U-Touch PRO UTC-4930.FPR está diseñada para realizar automáticamente pruebas de compresión, flexión y resistencia a la tracción por división de materiales de construcción como concreto, mortero de cemento, unidades/bloques de mampostería mediante el control de las máquinas automáticas de prueba de compresión/flexión Utest.
Todas las operaciones de U-Touch PRO se controlan desde la pantalla táctil del panel frontal.
La unidad de control U-Touch PRO tiene opciones de menú fáciles de usar. Muestra todos los listados de opciones de menú simultáneamente, lo que permite al operador acceder a la opción requerida de manera sencilla para activar la opción o ingresar un valor numérico para configurar los parámetros de prueba. La pantalla gráfica digital puede dibujar gráficos en tiempo real de «Carga frente a tiempo» o «Esfuerzo frente a tiempo»
POR FAVOR, consulte las páginas de la “Unidad de control U-Touch PRO UTC-4930.FPR” para obtener detalles de las propiedades.
Software UTEST para Máquinas Automáticas de Pruebas de Compresión/Flexión
El software de UTEST USOFT-4830.FPR permite realizar automáticamente pruebas de compresión, flexión y resistencia a la tracción por división de materiales de construcción como concreto, mortero de cemento, unidades/bloques de mampostería mediante el control de las máquinas automáticas de pruebas de compresión/flexión de Utest
Las ventajas de realizar pruebas en computadora con el software de UTEST, como informes, salida gráfica, etc., se pueden ver en detalle en el USOFT-4930.FPR (El software de UTEST para máquinas automáticas de pruebas de compresión/flexión con UTC-4830FPR Hydrolic Power). Paquete) páginas.
Marco adicional opcional
Para pruebas de compresión y especialmente de flexión, se debe pedir por separado un segundo marco de prueba adicional.
En este caso, las máquinas brindan control de carga de dos marcos de prueba separados con control PID de circuito cerrado con procedimiento de prueba automático mediante el uso de selección de canal de prueba y válvula selectora adicional.
Caracteristicas de seguridad
- Válvulas de máxima presión para evitar la sobrecarga de la máquina
- Interruptor de límite para la carrera del pistón
- Botón de parada de emergencia
- Puertas de seguridad delanteras y traseras transparentes extraíbles
- Valor de carga máxima controlado por software
- Las puertas de seguridad delanteras tienen un dispositivo de seguridad automático para detener la máquina si la puerta se abre durante una prueba.
|
MÁQUINAS AUTOMÁTICAS DE PRUEBA DE COMPRESIÓN DE BAJA CAPACIDAD ASTM Y AASHTO PARA CILINDROS |
||||
|---|---|---|---|---|
| Modelos | UTC-4601.FPR | UTC-4701.FPR | UTC-4602.FPR | UTC-4702.FPR |
|
Producto Foto |
||||
| Capacidad |
600kN (135000 lbf) |
1100 kN (245 000 lbf) |
600kN (135000 lbf) |
1100 kN (245 000 lbf) |
| Tipo de marco | Acero soldado | Acero soldado | Acero soldado | Acero soldado |
| Bloque de cojinete inferior, dimensiones (D) | Ø105mm (4,13”) | Ø105mm (4,13”) | Ø 165mm (6,50″) | Ø 165mm (6,50″) |
| Bloque de cojinete superior, (con conjunto de asiento esférico) Dimensiones (C) | Ø 165 mm (6,5”) | Ø 165 mm (6,5”) | Ø 165mm (6,50″) | Ø 165mm (6,50″) |
| Dureza de la superficie de los bloques de rodamientos | ≥ 55 CHR | ≥ 55 CHR | ≥ 55 CHR | ≥ 55 CHR |
| Tolerancia de planitud | 0,02 mm / 150 mm (0,001”/6”) | 0,02 mm / 150 mm (0,001”/6”) | 0,02 mm / 15 0 mm (0,001”/6”) | 0,02 mm / 150 mm (0,001”/6”) |
| Diámetro del pistón | 150mm (5,9”) | 190mm (7,48”) | 150mm (5,9”) | 190mm (7,48”) |
| Golpe del pistón | 50mm (1,97”) | 50mm (1,97”) | 50mm (1,97”) | 50mm (1,97”) |
| Espacio libre vertical máximo
Entre bloques de cojinetes (E) |
340mm (13,4”) | 380mm (15”) | 340mm (13,4”) | 380mm (15”) |
| Espacio libre horizontal (B) | 230mm (9,06”) | 270mm (10,6”) | 230mm (9,06”) | 270mm (10,6”) |
| para cilindro
Tamaños de especímenes |
Ø100×200 mm
(4”x8”) |
Ø100×200 mm
(4”x8”) |
Ø100x200mm (4”x8”)
Ø150x300mm(6”x12”)(**) |
Ø100x200mm (4”x8”) Ø150x300mm(6”x12”) Ø160x320mm |
| Energía | 550W | 550W | 550W |
550W |
| Capacidad de aceite | 20L | 20L | 20L |
20L |
| Presión máxima de trabajo | 340 bares | 390 barra | 340 bares |
390 barra |
| Dimensiones (ancho x largo x alto) (Axp*xF) |
640x454x922mm (25,2”x17,87”x36,3”) |
680x454x1042mm (26,77”x17,87”x41,02”) |
640x454x922mm (25,2”x17,87”x36,30”) |
680x454x1042mm (26,77”x17,87”x41,02”) |
| Peso | 365 kg (805 libras) | 463 kg (1020 libras) | 376 kg (830 libras) | 474 kg (1045 libras) |
| Pedestal (opcional) | UTC-4680 | UTC-4680 | UTC-4680 | UTC-4680 |
| (d*) profundidad
(**) Limitado por la capacidad del cuadro
Las Máquinas se suministran completas con ; • UTC-4601.FPR y UTC-4602.FPR : Ø100 mm (3,93”), 50 mm (1,97”), 30 mm (1,2”) altura x Ø165 mm (Ø 6,5”) piezas de distancia
• UTC-4701.FPR, UTC-4702.FPR y UTC-4712.FPR : Ø100 mm (3,93”), 50 mm (1,97”), 2 uds. 30 mm (1,2”) altura x Ø165 mm (Ø 6,5”) distanciadores • Puertas de seguridad delanteras y traseras transparentes extraíbles |
||||
|
MÁQUINAS AUTOMÁTICAS DE PRUEBA DE COMPRESIÓN PARA CILINDROS ASTM Y AASHTO |
|||
|---|---|---|---|
| Modelos | UTC-4712.FPR | UTC-4722.FPR | UTC-4732.FPR |
|
Producto Foto |
|||
| Capacidad |
1500 kN (335 000 lbf) |
2000 kN (450 000 lbf) |
3000 kN (670 000 lbf) |
| Tipo de marco | Acero soldado | Acero soldado | Acero soldado |
| Bloque de cojinete inferior, dimensiones (D) | Ø 165 mm (6,5”) | Ø 165 mm (6,5”) | Ø 165 mm (6,5”) |
| Bloque de cojinete superior, (con conjunto de asiento esférico) Dimensiones (C) | Ø 165 mm (6,5”) | Ø 165 mm (6,5”) | Ø 165 mm (6,5”) |
| Dureza de la superficie de los bloques de rodamientos | ≥ 55 CHR | ≥ 55 CHR | ≥ 55 CHR |
| Tolerancia de planitud | 0,02 mm/150 mm (0,001”/6”) | 0,02 mm/150 mm (0,001”/6”) | 0,02 mm/150 mm (0,001”/6”) |
| Diámetro del pistón | 230mm (9,06”) | 250mm (9,84”) | 310mm (12,2”) |
| Golpe del pistón | 50mm (1,97”) | 50mm (1,97”) | 50mm (1,97”) |
| Espacio libre vertical máximo
Entre bloques de cojinetes (E) |
380mm (15”) | 380mm (15”) | 380mm (15”) |
| Espacio libre horizontal (B) | 320mm (12,6”) | 360mm (14,17”) | 415mm (16,34”) |
| para cilindro
Tamaños de especímenes |
Ø100x200mm (4”x8”) Ø150x300mm (6”x12”) Ø160x320mm |
Ø100x200mm (4”x8”) Ø150x300mm (6”x12”) Ø160x320mm |
Ø100x200mm (4”x8”) Ø150x300mm (6”x12”) Ø160x320mm |
| Energía |
550W |
550W |
550W |
| Capacidad de aceite |
20L |
20L |
20L |
| Presión máxima de trabajo |
370 bares |
410 barras |
410 barras |
| Dimensiones (ancho x largo x alto) (Axp*xF) |
750x451x1104mm (29,53”x17,76”x43,86”) |
790x453x1144mm (31,10”x17,83”x45,04”) | 845x497x1204mm
(33,27”x19,57”x47,4”) |
| Peso | 613 kg (1350 libras) | 700 kg (1545 libras) | 922 kg (2030 libras) |
| Pedestal (opcional) | UTC-4680 | UTC-4682 | UTC-4682 |
| (d*) profundidad
(**) Limitado por la capacidad del cuadro
Las Máquinas se suministran completas con; • Ø100 mm (3,93”), 50 mm (1,97”), 2 uds. Distanciadores de 30 mm (1,2”) mm altura x Ø165 mm (Ø 6,5”) • Puertas de seguridad delanteras y traseras transparentes extraíbles |
|||
| UTC-4601.FPR | Máquinas automáticas de ensayo de compresión de 600 kN (135 000 lbf) con bloques de cojinetes de Ø105 mm para cilindros, ASTM y AASHTO |
| UTC-4701.FPR | Máquinas automáticas de ensayo de compresión de 1100 kN (245 000 lbf) con bloques de rodamientos de Ø105 mm para cilindros, ASTM y AASHTO |
| UTC-4602.FPR | Máquinas automáticas de ensayo de compresión de 600 kN (135 000 lbf) con bloques de rodamientos de Ø165 mm para cilindros, ASTM y AASHTO |
| UTC-4702.FPR | Máquinas automáticas de ensayo de compresión de 1100 kN (245 000 lbf) con bloques de rodamientos de Ø165 mm para cilindros, ASTM y AASHTO |
| UTC-4712.FPR | Máquinas automáticas de prueba de compresión de 1500 kN (335 000 lbf) con bloques de cojinete de Ø165 mm para cilindros, ASTM y AASHTO |
| UTC-4722.FPR | Máquinas automáticas de ensayo de compresión de 2000 kN (450000 lbf) con bloques de cojinetes de Ø165 mm para cilindros, ASTM y AASHTO |
| UTC-4732.FPR | Máquinas automáticas de ensayo de compresión de 3000 kN (670000 lbf) con bloques de cojinetes de Ø165 mm para cilindros, ASTM y AASHTO |
| UTC-4680 | Pedestal para marcos de prueba de compresión de 600 kN (135000 lbf), 1100 kN (245000 lbf) y 1500 kN (335000 lbf) |
| UTC-4682 | Pedestal para marcos de prueba de compresión de 2000 kN y 3000 kN con paredes soldadas |
| Modelos para 220-240V 50-60 Hz, 1ph. | ||||||
| UTC-4601.FPR | UTC-4701.FPR | UTC-4602.FPR | UTC-4702.FPR | UTC-4712.FPR | UTC-4722.FPR | UTC-4732.FPR |
| Modelos para 110-120V 60 Hz, 1ph. | ||||||
| UTC-4601.FPR-N | UTC-4701.FPR-N | UTC-4602.FPR-N | UTC-4702.FPR-N | UTC-4712.FPR-N | UTC-4722.FPR-N | UTC-4732.FPR-N |
