ASTM y AASTHO – Máquinas automáticas de prueba de compresión para cilindros

para cilindros

ASTM y AASTHO - Máquinas automáticas de prueba de compresión para cilindros

Código de producto

UTC-4601.FPR Máquinas de prueba de compresión automática de 600 kN (135000 lbf) con bloques de cojinetes de Ø105 mm para cilindros, ASTM y AASHTO

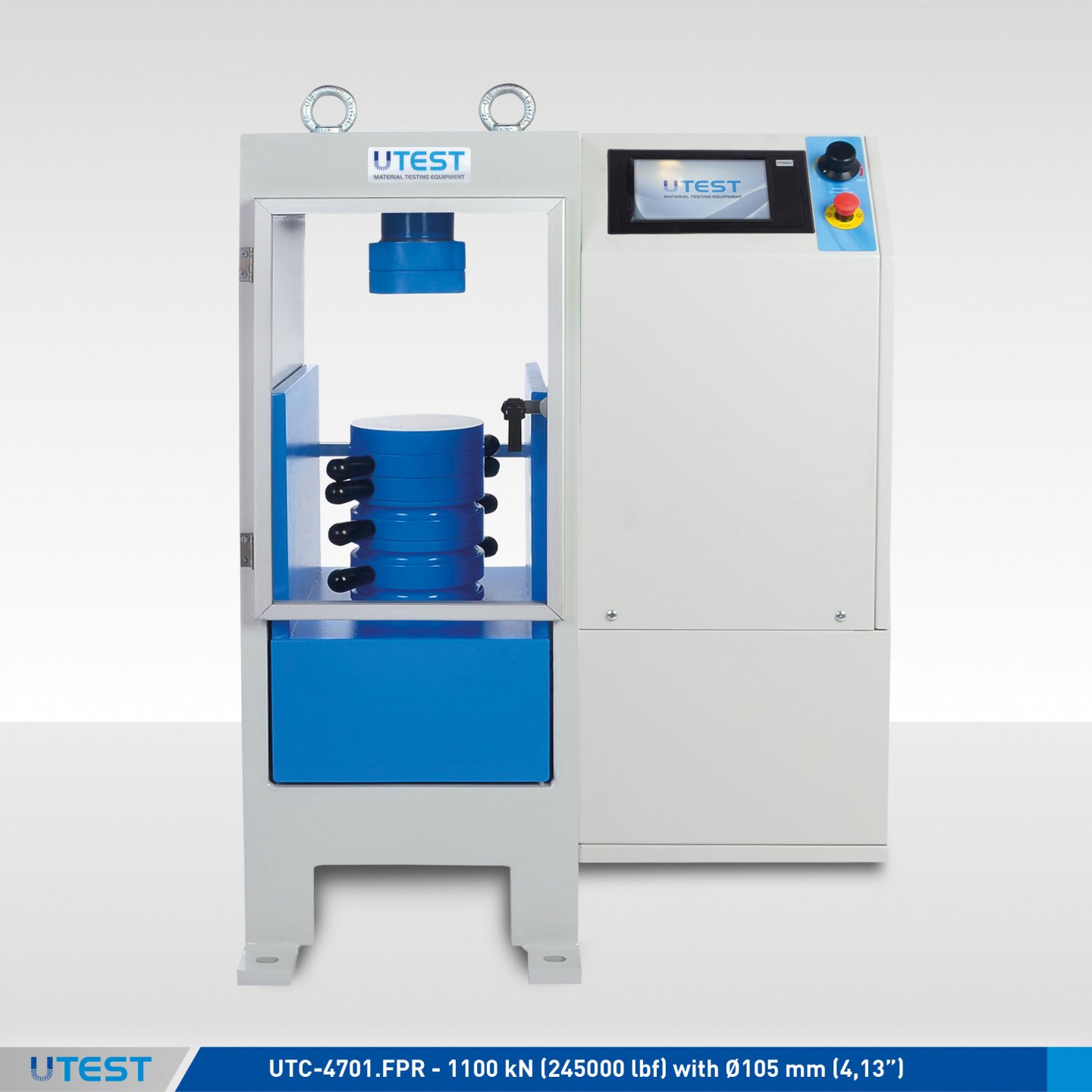

UTC-4701.FPR Máquinas de prueba de compresión automática de 1100 kN (245000 lbf) con bloques de cojinetes de Ø105 mm para cilindros, ASTM y AASHTO

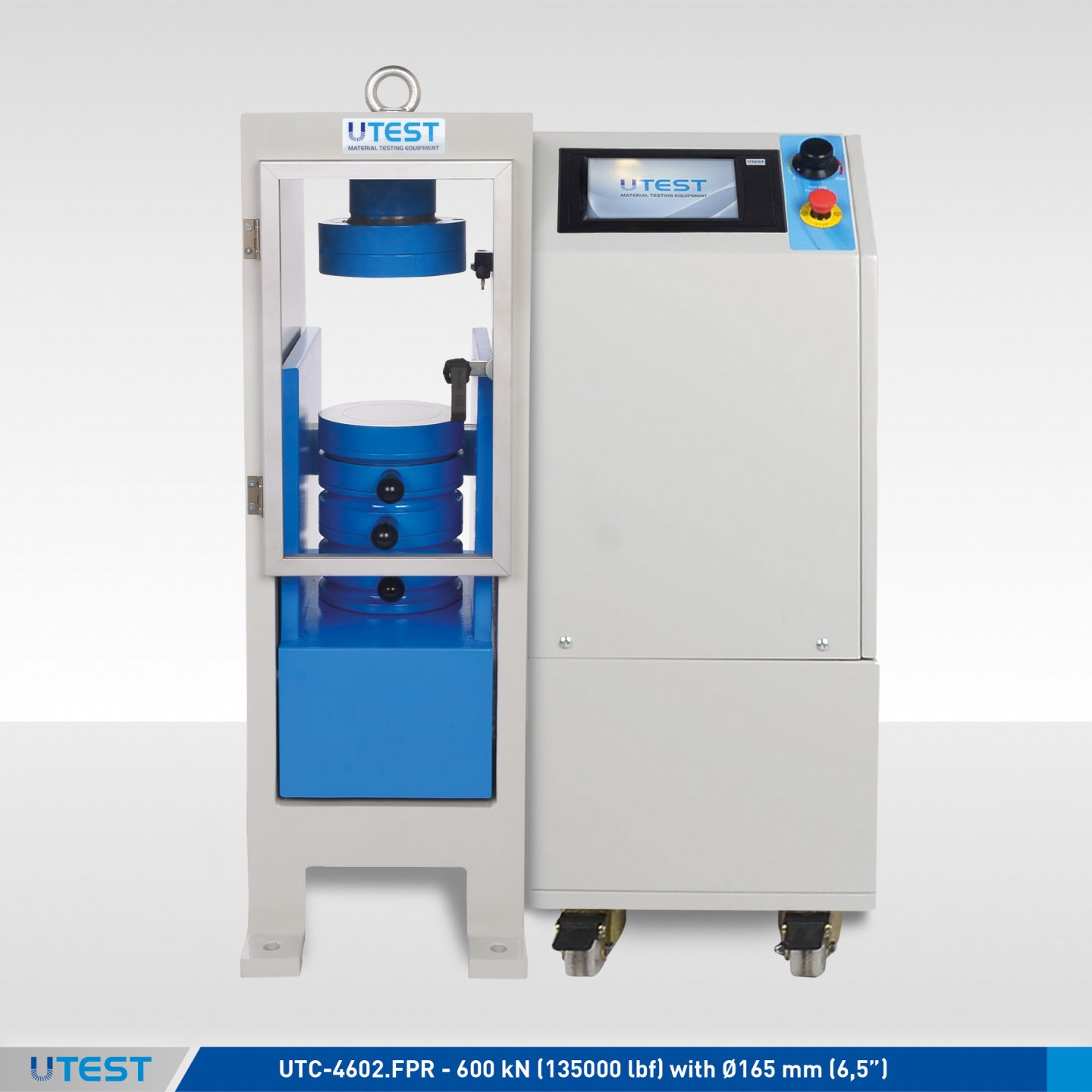

UTC-4602.FPR Máquinas de prueba de compresión automática de 600 kN (135000 lbf) con bloques de cojinetes de Ø165 mm para cilindros, ASTM y AASHTO

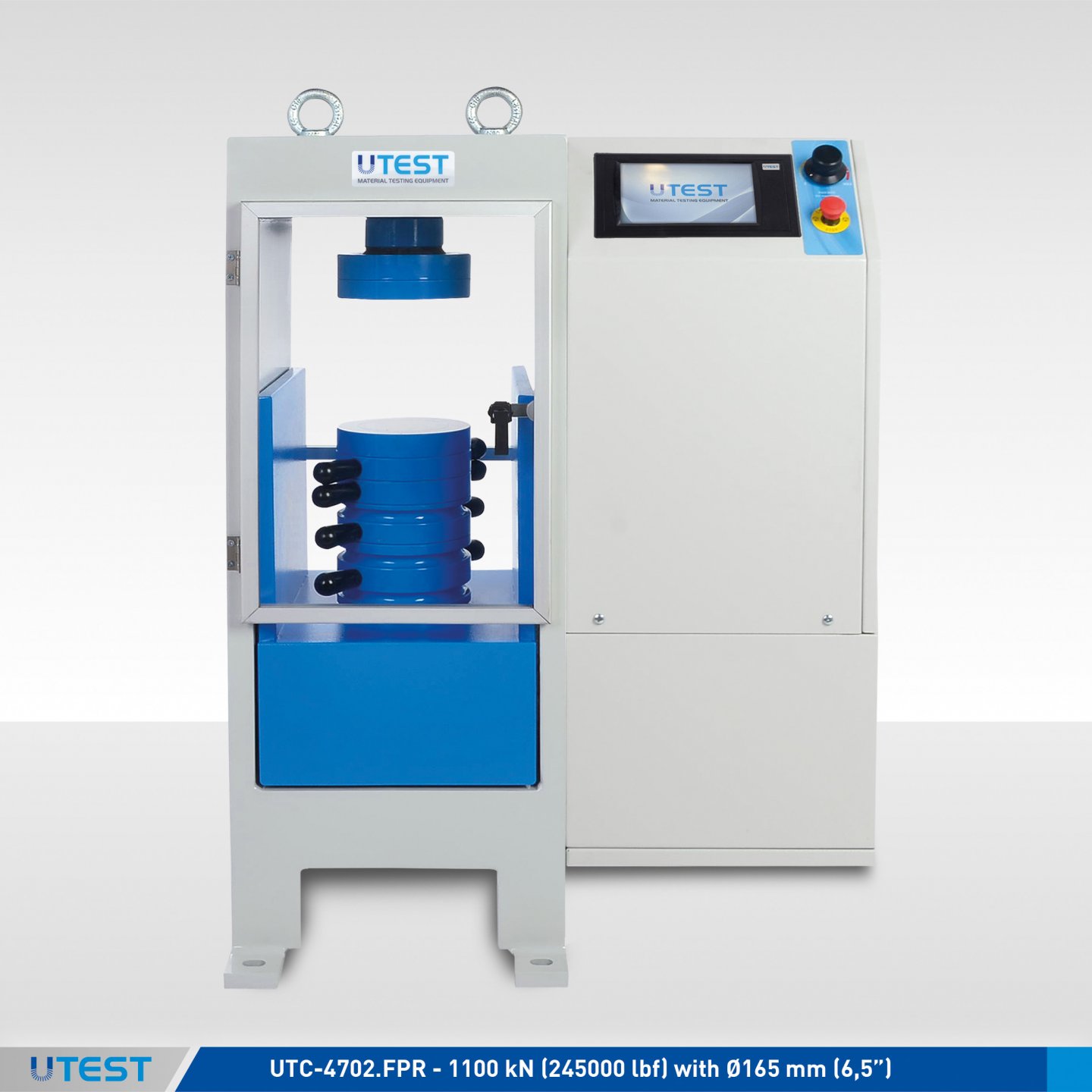

UTC-4702.FPR Máquinas de prueba de compresión automática de 1100 kN (245000 lbf) con bloques de cojinetes de Ø165 mm para cilindros, ASTM y AASHTO

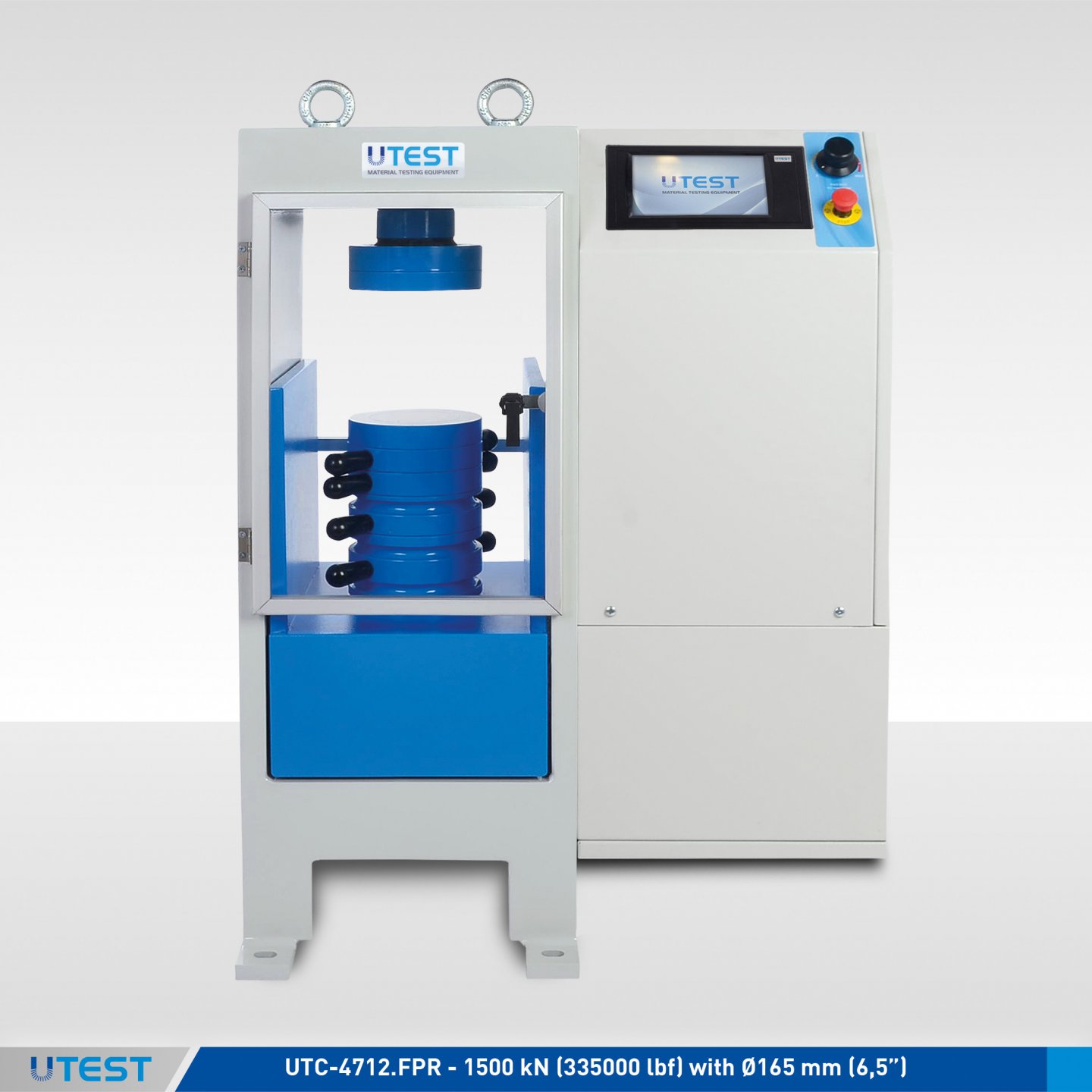

UTC-4712.FPR Máquinas de prueba automática de compresión de 1500 kN (335000 lbf) con bloques de cojinetes de Ø165 mm para cilindros, ASTM y AASHTO

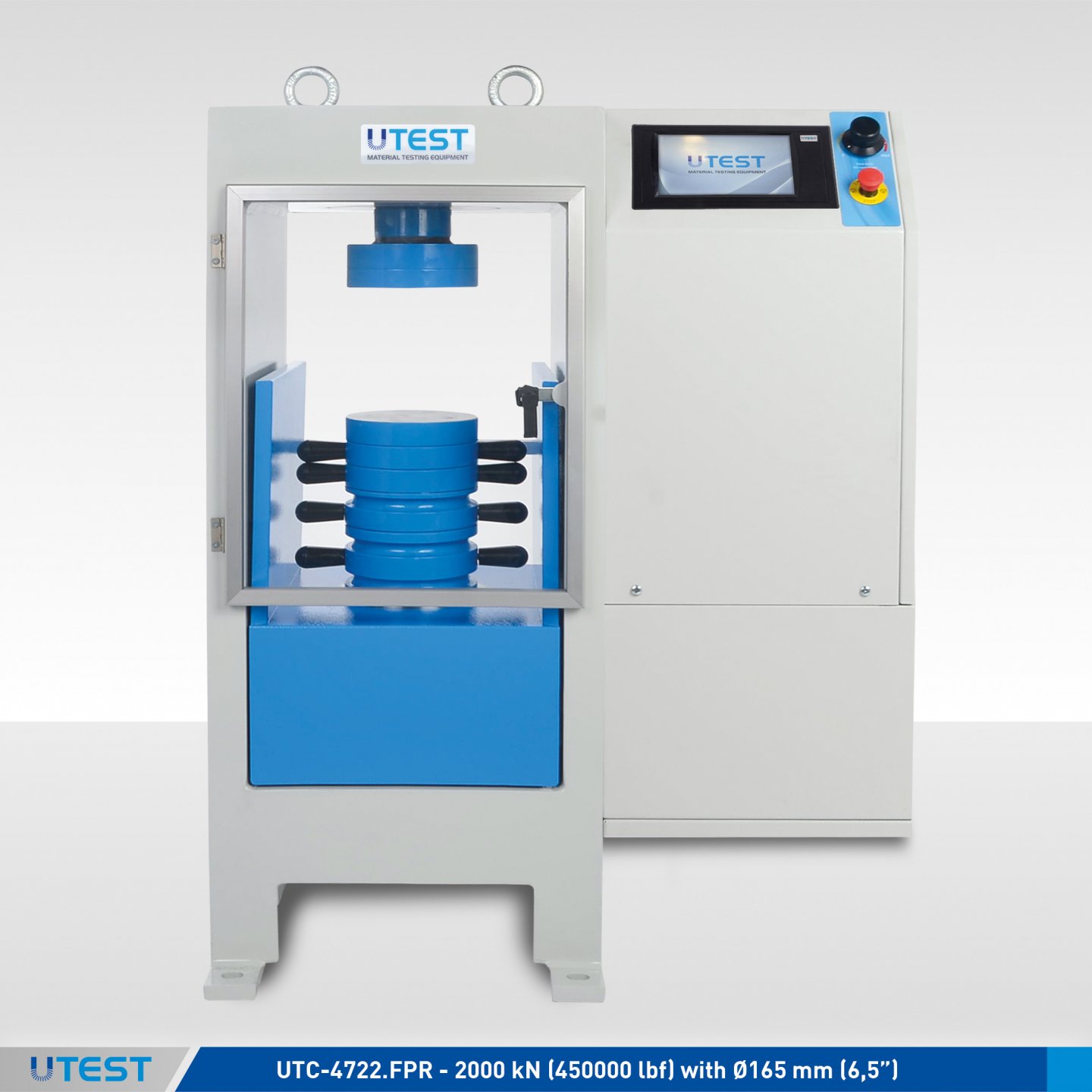

UTC-4722.FPR Máquinas de prueba automática de compresión de 2000 kN (450000 lbf) con bloques de cojinetes de Ø165 mm para cilindros, ASTM y AASHTO

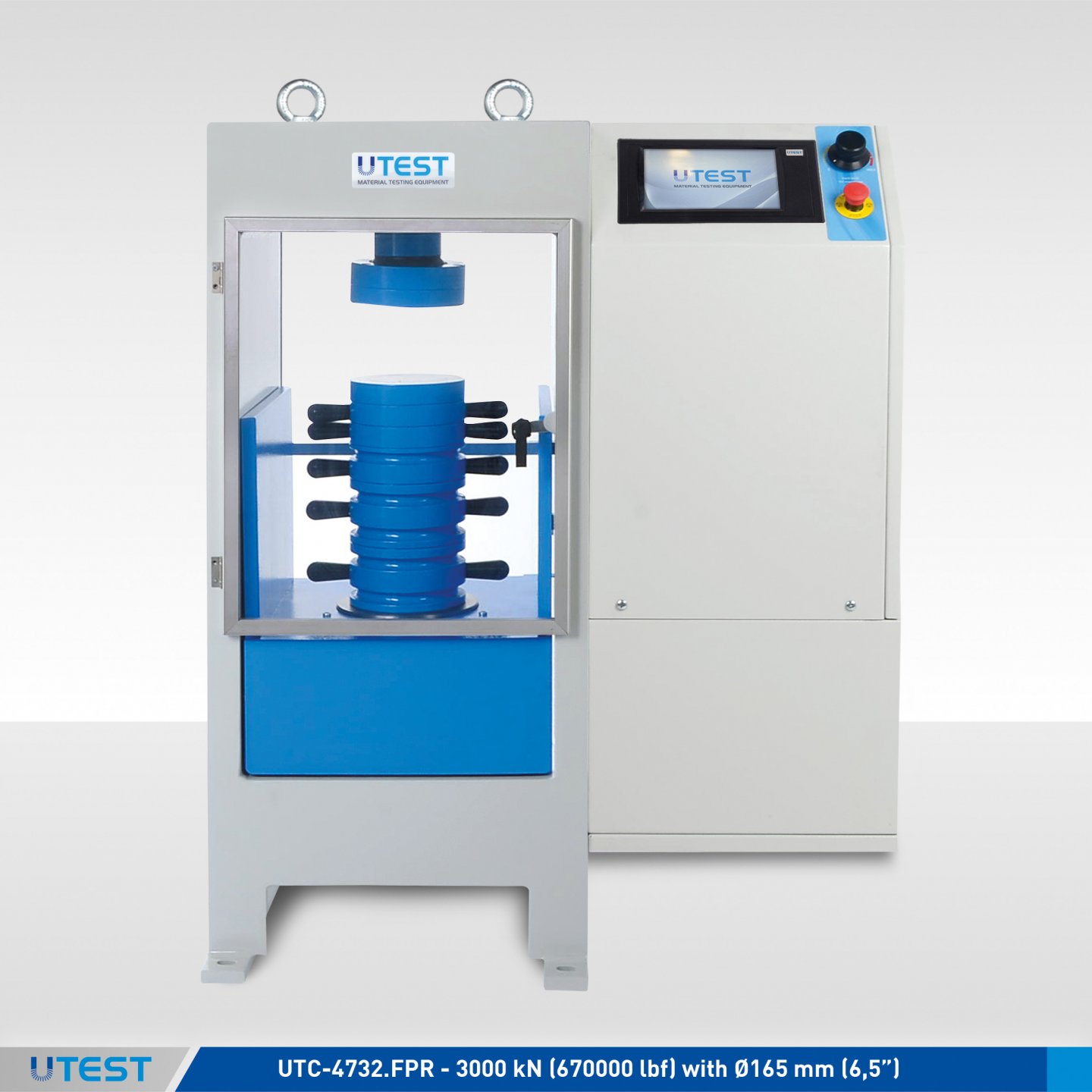

UTC-4732.FPR Máquinas de prueba automática de compresión de 3000 kN (670000 lbf) con bloques de cojinetes de Ø165 mm para cilindros, ASTM y AASHTO

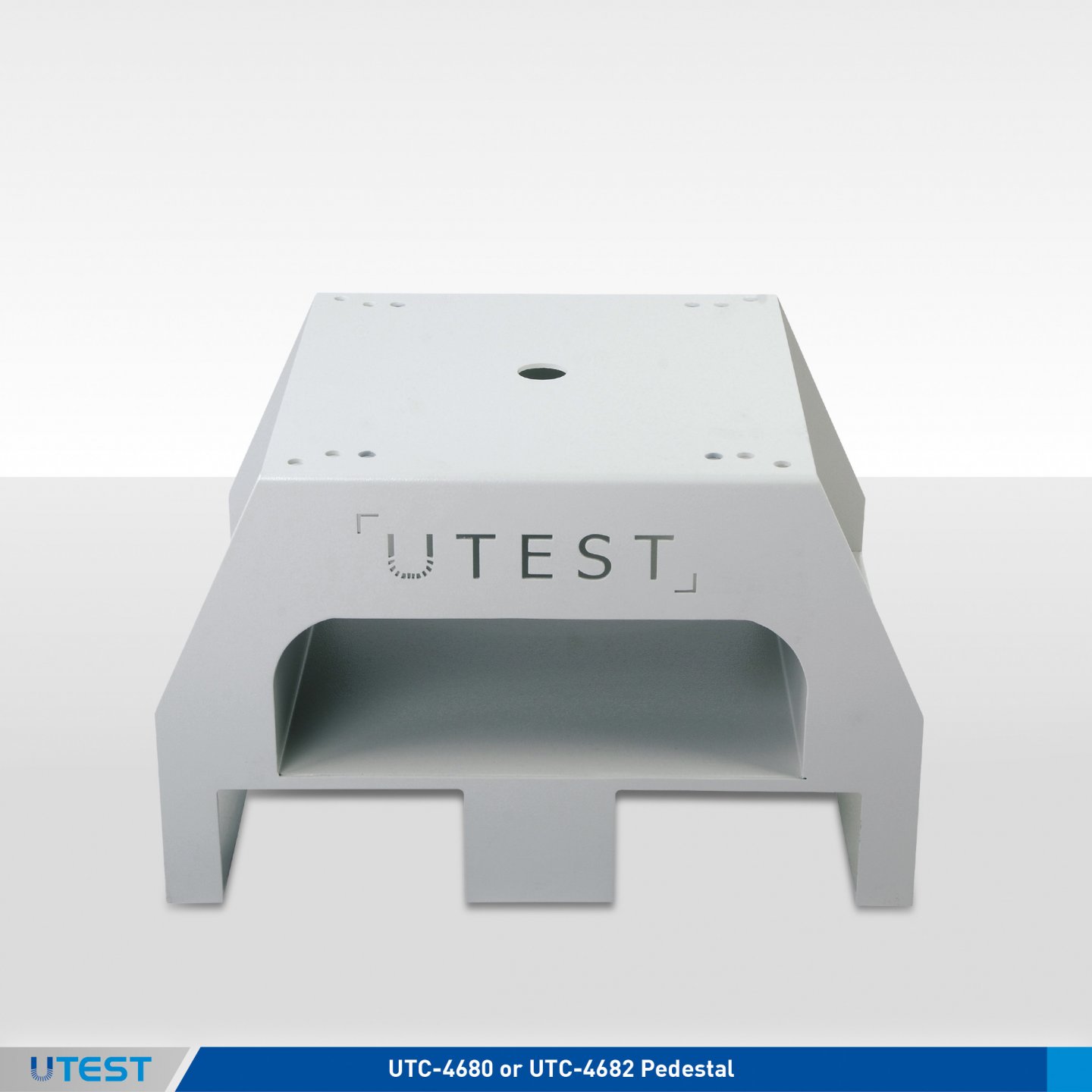

UTC-4680 Pedestal para marcos de prueba de compresión de 600 kN (135000 lbf) y 1100 kN (245000 lbf) con paredes soldadas
UTC-4682 Pedestal para marcos de prueba de compresión de 1500 kN (335000 lbf), 2000 kN (450000 lbf) y 3000 kN (670000 lbf) con paredes soldadas



Modelos para 220-240V 50-60 Hz, monofásico
UTC-4601.FPR UTC-4701.FPR UTC-4602.FPR UTC-4702.FPR UTC-4712.FPR UTC-4722.FPR UTC-4732.FPR
Modelos para 110-120V 60 Hz, 1ph.
UTC-4601.FPR-N UTC-4701.FPR-N UTC-4602.FPR-N UTC-4702.FPR-N UTC-4712.FPR-N UTC-4722.FPR-N UTC-4732.FPR-N



Estándares

ASTM C39; AASHTO T22



Modelos UTC-4701.FPR, UTC-4701.FPR, UTC-4602.FPR, UTC-4702.FPR, UTC-4712, UTC-4722.FPR y UTC-4732.FPR Pruebas de compresión automáticas Las máquinas se fabrican para pruebas de compresión de acc. según las normas ASTM y AASHTO. Estas máquinas también cumplen los requisitos de las normas CE con respecto a la salud y seguridad del operador.

Las máquinas permiten que operadores sin experiencia realicen la prueba. Una vez encendida la máquina y posicionada y centrada la muestra con la ayuda de líneas de centrado concéntricas del bloque de cojinetes inferior (excepto Ø105 mm), las únicas operaciones requeridas son;

  • Configuración de los parámetros de la prueba, incluida la frecuencia de paso (solo se requiere cuando se cambia el tipo de muestra).
  • Pulsando el botón START en la centralita.
  • La máquina inicia automáticamente la aproximación rápida, cuando la muestra toca la placa superior, la aproximación rápida finaliza y comienza a cargarse al ritmo seleccionado por el usuario y se detiene una vez que la muestra falla.
  • Guarda automáticamente los parámetros de prueba y los resultados de la prueba.

Las máquinas constan de un marco de acero soldado (ver tabla) y un paquete de energía hidráulica automática UTC-4830FPR con unidad de control U-Touch PRO.



Principales características

  • Control de frecuencia de ritmo entre 1 kN y 25 kN
  • Precisión Clase A acc. a E74 a partir del 5% de la capacidad de la máquina (opción de calibración especial Clase A a partir del 1% del rango completo con UTC-0210)
  • Se suministra con certificado de calibración de fábrica para medición de carga.
  • Prueba automáticamente con control de bucle cerrado
  • Las pruebas se pueden realizar controlando la máquina en la unidad de control U-Touch PRO (UTC-4930.FPR) o en una computadora con el software UTEST gratuito (USOFT-4830.FPR) que se proporciona de forma gratuita con las máquinas.
  • Medición de carga con transductor de presión
  • Bomba hidráulica con dos etapas para un acercamiento rápido
  • Bastidor de paredes de acero soldado con pistón de efecto simple
  • Retorno del pistón al final de la prueba automáticamente



Unidad de control U-Touch PRO

La unidad de control U-Touch PRO UTC-4930.FPR está diseñada para realizar automáticamente pruebas de resistencia a la tracción por compresión, flexión y rotura de materiales de construcción como hormigón, mortero de cemento, unidades / bloques de mampostería mediante el control de las máquinas automáticas de prueba de compresión / flexión Utest.

Todas las operaciones de U-Touch PRO se controlan desde la pantalla táctil del panel frontal.

La unidad de control U-Touch PRO tiene opciones de menú fáciles de usar. Muestra todas las listas de opciones del menú simultáneamente, lo que permite al operador acceder a la opción requerida de una manera sencilla para activar la opción o ingresar un valor numérico para configurar los parámetros de prueba. La pantalla gráfica digital puede dibujar gráficos en tiempo real «Carga frente a tiempo» o «Estrés frente a tiempo»

POR FAVOR, consulte las páginas de la “Unidad de control U-Touch PRO UTC-4930.FPR” para obtener detalles de las propiedades



Software UTEST para máquinas automáticas de ensayo de compresión / flexión

El software UTEST USOFT-4830.FPR permite realizar automáticamente pruebas de resistencia a la tracción de compresión, flexión y división de materiales de construcción como hormigón, mortero de cemento, unidades / bloques de mampostería mediante el control de las máquinas automáticas de prueba de compresión / flexión Utest.

Las ventajas de realizar pruebas en la computadora con el uso del software UTEST, como informes, salida gráfica, etc., se pueden ver en detalle en el USOFT-4930.FPR (El software UTEST para máquinas automáticas de prueba de compresión / flexión con UTC-4830FPR Hydrolic Power Pack) páginas.

Marco adicional opcional

Para pruebas de compresión y especialmente de flexión, se debe pedir adicionalmente un segundo marco de prueba por separado.

En este caso, las máquinas proporcionan control de carga de dos marcos de prueba separados con control PID de circuito cerrado con procedimiento de prueba automático mediante la selección de un canal de prueba y una válvula selectora adicional.



Caracteristicas de seguridad

  • Válvulas de máxima presión para evitar la sobrecarga de la máquina
  • Final de carrera para carrera de pistón
  • Botón de parada de emergencia
  • Puertas de seguridad delanteras y traseras transparentes extraíbles
  • Valor de carga máxima controlado por software
  • Las puertas de seguridad delanteras tienen un dispositivo de seguridad automático para detener la máquina si la puerta se abre durante una prueba.





MÁQUINAS DE PRUEBA DE COMPRESIÓN AUTOMÁTICA DE BAJA CAPACIDAD ASTM Y AASHTO PARA CILINDROS

Modelos UTC-4601.FPR UTC-4701.FPR UTC-4602.FPR UTC-4702.FPR




Producto

Foto

UTC 4601.FPR 600 kN 105 mm UTC 4701.FPR 1100 kN 105 mm UTC 4602.FPR 600 KN 165 mm UTC 4702..FPR 1100 kN 165 mm
Capacidad

600 kN (135000 libras · pie)

1100 kN (245000 libras · pie)

600 kN (135000 libras · pie)

1100 kN (245000 libras · pie)

Tipo de marco Acero soldado Acero soldado Acero soldado Acero soldado
Bloque de cojinete inferior, dimensiones (D) Ø105 mm (4,13 «) Ø105 mm (4,13 «) Ø 165 mm (6,50 «) Ø 165 mm (6,50 «)
Bloque de cojinete superior, (con conjunto de asiento esférico) Dimensiones (C) Ø 165 mm (6,5 «) Ø 165 mm (6,5 «) Ø 165 mm (6,50 «) Ø 165 mm (6,50 «)
Dureza superficial de los cojinetes  ≥ 55 HRC  ≥ 55 HRC  ≥ 55 HRC  ≥ 55 HRC
Tolerancia de planitud 0,02 mm / 150 mm (0,001 «/ 6») 0,02 mm / 150 mm (0,001 «/ 6») 0,02 mm / 15 0 mm (0,001 «/ 6») 0,02 mm / 150 mm (0,001 «/ 6»)
Diámetro del pistón 150 mm (5,9 «) 190 mm (7,48 «) 150 mm (5,9 «) 190 mm (7,48 «)
Golpe del pistón 50 mm (1,97 «) 50 mm (1,97 «) 50 mm (1,97 «) 50 mm (1,97 «)
Espacio vertical máximo

Entre bloques de cojinetes (E)

340 mm (13,4 «) 380 mm (15 «) 340 mm (13,4 «) 380 mm (15 «)
Espacio horizontal (B) 230 mm (9,06 «) 270 mm (10,6 «) 230 mm (9,06 «) 270 mm (10,6 «)
Para cilindro

Tamaños de muestras

Ø100×200 mm

(4 «x 8»)

Ø100×200 mm

(4 «x 8»)

Ø100×200 mm (4 «x8»)
Ø150x300mm (6 «x12»)(**)

Ø100×200 mm (4 «x8»)
Ø150x300mm (6 «x12»)

Ø160×320 mm

Energía 550 W 550 W 550 W

550 W

Capacidad de aceite 20 litros 20 litros 20 litros

20 litros

Presión máxima de trabajo 340 bares 390 bares 340 bares

390 bares

Dimensiones (wxlxh) (Axd * xF)

640x454x922mm

(25,2 «x17,87» x36,3 «)

680x454x1042mm

(26,77 «x17,87» x41,02 «)

640x454x922mm

(25,2 «x17,87» x36,30 «)

680x454x1042mm

(26,77 «x17,87» x41,02 «)

Peso 365 kg (805 libras) 463 kg (1020 libras) 376 kg (830 libras) 474 kg (1045 libras)
Pedestal (opcional) UTC-4680 UTC-4680 UTC-4680 UTC-4680
(d *) profundidad

(**) Limitado por la capacidad del marco



Las Máquinas se suministran completas con ;

 UTC-4601.FPR y UTC-4602.FPR: Ø100 mm (3,93 ”), 50 mm (1,97”), 30 mm (1,2 ”) altura x Ø165 mm (Ø 6,5”) piezas de distancia

 UTC-4701.FPR, UTC-4702.FPR y UTC-4712.FPR: Ø100 mm (3,93 ”), 50 mm (1,97”), 2 uds. 30 mm (1,2 ”) altura x Ø165 mm

(Ø 6,5 ”) piezas distanciadoras

• Puertas de seguridad delanteras y traseras transparentes extraíbles



MÁQUINAS DE PRUEBA DE COMPRESIÓN AUTOMÁTICA ASTM Y AASHTO PARA CILINDROS

Modelos UTC-4712.FPR UTC-4722.FPR UTC-4732.FPR






Producto

Foto

UTC 4712.FPR 1500 kN 165 mm WEB UTC 4722 2000 kN FPR 165 UTC 4732.FPR 3000 kN 165 mm
Capacidad

1500 kN (335000 libras · pie)

2000 kN (450000 libras · pie)

3000 kN (670000 libras · pie)

Tipo de marco Acero soldado Acero soldado Acero soldado
Bloque de cojinete inferior, dimensiones (D) Ø 165 mm (6,5 «) Ø 165 mm (6,5 «) Ø 165 mm (6,5 «)
Bloque de cojinete superior, (con conjunto de asiento esférico) Dimensiones (C) Ø 165 mm (6,5 «) Ø 165 mm (6,5 «) Ø 165 mm (6,5 «)
Dureza superficial de los cojinetes ≥ 55 HRC ≥ 55 HRC ≥ 55 HRC
Tolerancia de planitud 0,02 mm / 150 mm (0,001 «/ 6») 0,02 mm / 150 mm (0,001 «/ 6») 0,02 mm / 150 mm (0,001 «/ 6»)
Diámetro del pistón 230 mm (9,06 «) 250 mm (9,84 «) 310 mm (12,2 «)
Golpe del pistón 50 mm (1,97 «) 50 mm (1,97 «) 50 mm (1,97 «)
Espacio vertical máximo

Entre bloques de cojinetes (E)

380 mm (15 «) 380 mm (15 «) 380 mm (15 «)
Espacio horizontal (B) 320 mm (12,6 «) 360 mm (14,17 «) 415 mm (16,34 «)
Para cilindro

Tamaños de muestras

Ø100×200 mm (4 «x8»)
Ø150×300 mm (6 «x12»)

Ø160×320 mm

Ø100×200 mm (4 «x8»)
Ø150×300 mm (6 «x12»)

Ø160×320 mm

Ø100×200 mm (4 «x8»)
Ø150×300 mm (6 «x12»)

Ø160×320 mm

Energía

550 W

550 W

550 W

 Capacidad de aceite

20 litros

20 litros

20 litros

Presión máxima de trabajo

370 bares

410 bares

410 bares

Dimensiones (wxlxh) (Axd * xF)

750x451x1104 milímetro

(29,53 «x17,76» x43,86 «)

790x453x1144 mm (31,10 «x17,83» x45,04 «) 845x497x1204mm

(33,27 «x19,57» x47,4 «)

Peso 613 kg (1350 libras) 700 kg (1545 libras) 922 kg (2030 libras)
Pedestal (opcional) UTC-4682 UTC-4682 UTC-4682
(d *) profundidad

(**) Limitado por la capacidad del marco



Las Máquinas se suministran completas con;

• Ø100 mm (3,93 ”), 50 mm (1,97”), 2 uds. 30 mm (1,2 ”) mm de altura x Ø165 mm (Ø 6,5”) piezas de distancia

• Puertas de seguridad delanteras y traseras transparentes extraíbles
