ASTM y AASTHO – Máquinas de prueba de compresión semiautomáticas para cilindros
ASTM C39; AASHTO T22
Las máquinas de prueba de compresión semiautomáticas UTC-4601.SLP, UTC-4701.SLP, UTC-4602.SLP, UTC-4702.SLP, UTC-4712.SLP, UTC-4722.SLP y UTC-4732.SLP para pruebas de compresión de cilindros se fabrican de acuerdo con las normas ASTM y AASHTO.
Estas máquinas también cumplen con los requisitos de las normas CE en lo que respecta a la salud y seguridad del operador. Además, su diseño de fácil manejo permite que un operador sin experiencia pueda realizar la prueba.
Las máquinas constan de un marco soldado (ver tabla a continuación), un grupo hidráulico (UTC-4820) con una unidad de lectura digital operada por batería LPI (UTC-4920LP).
Los pedestales UTC-4680A o UTC-4682A que están hechos de acero para facilitar la colocación de las muestras por parte del usuario en las máquinas para ensayos de compresión deben pedirse por separado.
Características principales
- Clase A a partir del 5% de la capacidad de la máquina, (Opción de calibración especial a partir del 1% del rango completo con UTC-0210)
- 1 canal con dos tablas de calibración diferentes, parámetros de prueba e información de la muestra (al cambiar el sensor que pertenece a otro marco, la unidad se puede controlar para el segundo marco de prueba)
- Calibración multipunto
- Visualización numérica en tiempo real de la carga y la presión de carga.
- Propiedad de retención de picos
- Bastidor de pared de acero soldado con placas de carga inferior y superior (asentadas esféricamente)
- Medición de carga con un transductor de presión
- Bomba hidráulica de doble etapa para aproximación rápida
- Puerto serie RS232 para PC o impresora térmica o matricial
- Software Utest gratuito para máquinas de ensayo de compresión/flexión (USOFT-4820.SLP) para ensayos de compresión, flexión y resistencia a la tracción de materiales de construcción como hormigón, cemento, ladrillos/mampostería
Características de seguridad
- Válvulas de máxima presión para evitar sobrecarga de la máquina.
- Interruptor de límite para carrera del pistón
- Puertas de seguridad delanteras y traseras transparentes extraíbles
- Las puertas de seguridad delanteras tienen un dispositivo de seguridad automático para detener la máquina si la puerta se abre durante una prueba.
El software de prueba USOFT-4820.SLP se ha mejorado para las máquinas de prueba de compresión y flexión de hormigón semiautomáticas con la unidad de lectura digital a batería LPI durante la prueba para recopilar y registrar datos y preparar el informe que contiene los resultados obtenidos. Antes de la prueba, una PC con el software Utest instalado se conecta al puerto RS232 de la unidad de lectura LPI; los datos obtenidos en la prueba se pueden monitorear y registrar en tiempo real. Las funciones avanzadas para la gestión de la base de datos proporcionan una navegación sencilla de todos los datos guardados. El informe de la prueba, que incluye los resultados de la prueba y la información de la prueba definida por el usuario (nombres y detalles de la empresa, tipo de prueba, tipo de muestra, información del usuario y otros conocimientos necesarios), se puede imprimir.
|
MÁQUINAS DE PRUEBA DE COMPRESIÓN SEMIAUTOMÁTICAS DE BAJA CAPACIDAD PARA CILINDROS ASTM Y AASHTO |
||||
|---|---|---|---|---|
| Modelos | UTC-4601.SLP | UTC-4701.SLP | UTC-4602.SLP | UTC-4702.SLP |
|

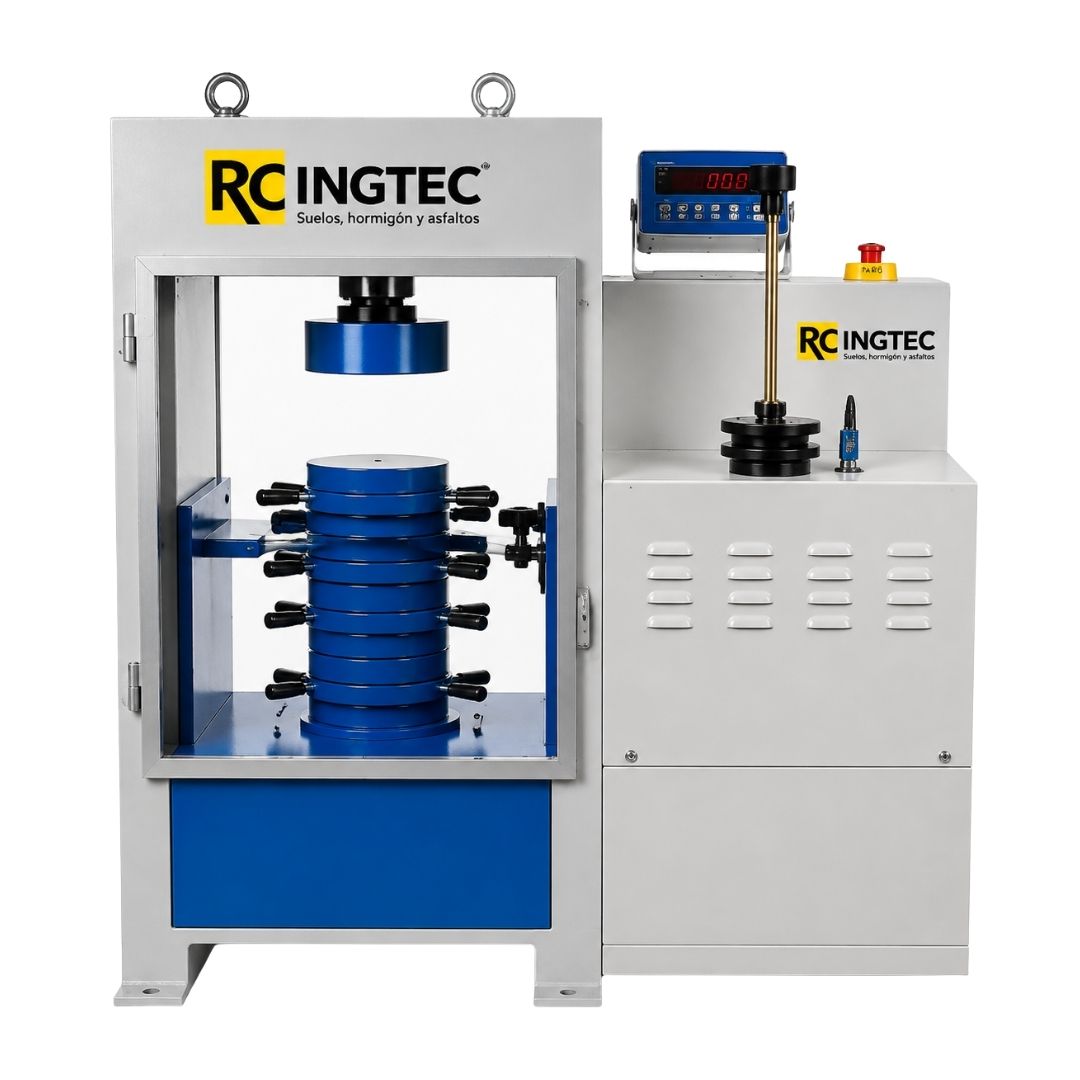

Producto Foto |
||||
| Capacidad |
600 kN (135 000 lbf) |
1100 kN (245 000 lbf) |
600 kN (135 000 lbf) |
1100 kN (245 000 lbf) |
| Tipo de marco | Acero soldado | Acero soldado | Acero soldado | Acero soldado |
| Bloque de cojinete inferior, dimensiones (D) | Ø105 mm (4,13”) | Ø105 mm (4,13”) | Diámetro 165 mm (6,50″) | Diámetro 165 mm (6,50″) |
| Dimensiones del bloque de cojinete superior (con conjunto de asiento esférico) (C) | Diámetro 165 mm (6,5”) | Diámetro 165 mm (6,5”) | Diámetro 165 mm (6,50″) | Diámetro 165 mm (6,50″) |
| Dureza superficial de los bloques de cojinetes | ≥ 55 CR | ≥ 55 CR | ≥ 55 CR | ≥ 55 CR |
| Tolerancia de planitud | 0,02 mm / 150 mm (0,001”/6”) | 0,02 mm / 150 mm (0,001”/6”) | 0,02 mm / 15 0 mm (0,001”/6”) | 0,02 mm / 150 mm (0,001”/6”) |
| Diámetro del pistón | 150 mm (5,9”) | 190 mm (7,48”) | 150 mm (5,9”) | 190 mm (7,48”) |
| Carrera del pistón | 50 mm (1,97”) | 50 mm (1,97”) | 50 mm (1,97”) | 50 mm (1,97”) |
| Máximo espacio libre vertical
Entre bloques de cojinetes (E) |
340 mm (13,4”) | 380 mm (15”) | 340 mm (13,4”) | 380 mm (15”) |
| Espacio libre horizontal (B) | 230 mm (9,06”) | 270 mm (10,6”) | 230 mm (9,06”) | 270 mm (10,6”) |
| Para cilindro
Tamaños de las muestras |
Ø100×200 mm
(4” x 8”) |
Ø100×200 mm
(4” x 8”) |
Ø100×200 mm (4”x8”) Ø150x300mm (6”x12”) (**) |
Ø100×200 mm (4”x8”) Ø160×320 mm |
| Fuerza | 550 W | 550 W | 550 W |
550 W |
| Capacidad de aceite | 20 L (0,7 pies cúbicos ) | 20 L (0,7 pies cúbicos ) | 20 L (0,7 pies cúbicos ) |
20 L (0,7 pies cúbicos ) |
| Presión máxima de trabajo | 340 bares | 390 bares | 340 bares |
390 bares |
| Dimensiones (Ancho x Alto x Alto) (Anchura x Profundidad x Fondo) |
570x454x922 milímetros (22,44”x17,87”x36,3”) |
610x454x1042 milímetros (24,02” x 17,87” x 41,02”) |
570x454x922 milímetros (22,44”x17,87”x36,30”) |
610x454x1042 milímetros (24,02” x 17,87” x 41,02”) |
| Peso | 350 kg (770 libras) | 448 kg (990 libras) | 361 kg (795 libras) | 459 kg (1010 libras) |
| Pedestal (opcional) | UTC-4680 | UTC-4680 | UTC-4680 | UTC-4680 |
| (d*) profundidad
(**) Limitado por la capacidad del marco
Las máquinas se suministran completas con ; • UTC-4601.SLP y UTC-4602.SLP: piezas de Ø100 mm (3,93”), 50 mm (1,97”), 30 mm (1,2”) de altura x Ø165 mm (Ø 6,5”) de distancia • UTC-4701.SLP, UTC-4702.SLP y UTC-4712.SLP: Ø100 mm (3,93”), 50 mm (1,97”), 2 piezas de 30 mm (1,2”) de altura x Ø165 mm (Ø 6,5”) de distancia • Puertas de seguridad delanteras y traseras transparentes extraíbles |
||||
|
MÁQUINAS DE PRUEBA DE COMPRESIÓN SEMIAUTOMÁTICAS ASTM Y AASHTO PARA CILINDROS |
|||
|---|---|---|---|
| Modelos | UTC-4712.SLP | UTC-4722.SLP | UTC-4732.SLP |
|
Producto Foto |
|||
| Capacidad |
1500 kN (335 000 lbf) |
2000 kN (450 000 lbf) |
3000 kN (670 000 lbf) |
| Tipo de marco | Acero soldado | Acero soldado | Acero soldado |
| Bloque de cojinete inferior, dimensiones (D) | Diámetro 165 mm (6,5”) | Diámetro 165 mm (6,5”) | Diámetro 165 mm (6,5”) |
| Dimensiones del bloque de cojinete superior (con conjunto de asiento esférico) (C) | Diámetro 165 mm (6,5”) | Diámetro 165 mm (6,5”) | Diámetro 165 mm (6,5”) |
| Dureza superficial de los bloques de cojinetes | ≥ 55 CR | ≥ 55 CR | ≥ 55 CR |
| Tolerancia de planitud | 0,02 mm/150 mm (0,001”/6”) | 0,02 mm/150 mm (0,001”/6”) | 0,02 mm/150 mm (0,001”/6”) |
| Diámetro del pistón | 230 mm (9,06”) | 250 mm (9,84”) | 300 mm (11,8”) |
| Carrera del pistón | 50 mm (1,97”) | 50 mm (1,97”) | 50 mm (1,97”) |
| Máximo espacio libre vertical
Entre bloques de cojinetes (E) |
380 mm (15”) | 380 mm (15”) | 380 mm (15”) |
| Espacio libre horizontal (B) | 320 mm (12,6”) | 360 mm (14,17”) | 415 mm (16,34”) |
| Para cilindro
Tamaños de las muestras |
Ø100×200 mm (4”x8”) Ø160×320 mm |
Ø100×200 mm (4”x8”) Ø160×320 mm |
Ø100×200 mm (4”x8”) Ø160×320 mm |
| Fuerza |
550 W |
550 W |
550 W |
| Capacidad de aceite |
20 L (0,7 pies cúbicos ) |
20 L (0,7 pies cúbicos ) |
20 L (0,7 pies cúbicos ) |
| Presión máxima de trabajo |
370 bares |
410 bares |
410 bares |
| Dimensiones (Ancho x Alto x Alto) (Anchura x Profundidad x Fondo)
(d*) profundidad |
680x451x1104 milímetros (26,77” x 17,76” x 43,86”) |
720x453x1144 mm (28,35”x17,83”x45,04”) | 775x497x1204 milímetros
(30,51”x19,57”x47,4”) |
| Peso | 59,8 kg (1320 libras) | 685 kg (1510 libras) | 907 kg (2000 libras) |
| Pedestal (opcional) | UTC-4680 | UTC-4682 | UTC-4682 |
| Las máquinas se suministran completas con;
• Ø100 mm (3,93”), 50 mm (1,97”), 2 piezas de 30 mm (1,2”) de altura x Ø165 mm (Ø 6,5”) de distancia • Puertas de seguridad delanteras y traseras transparentes extraíbles |
|||
