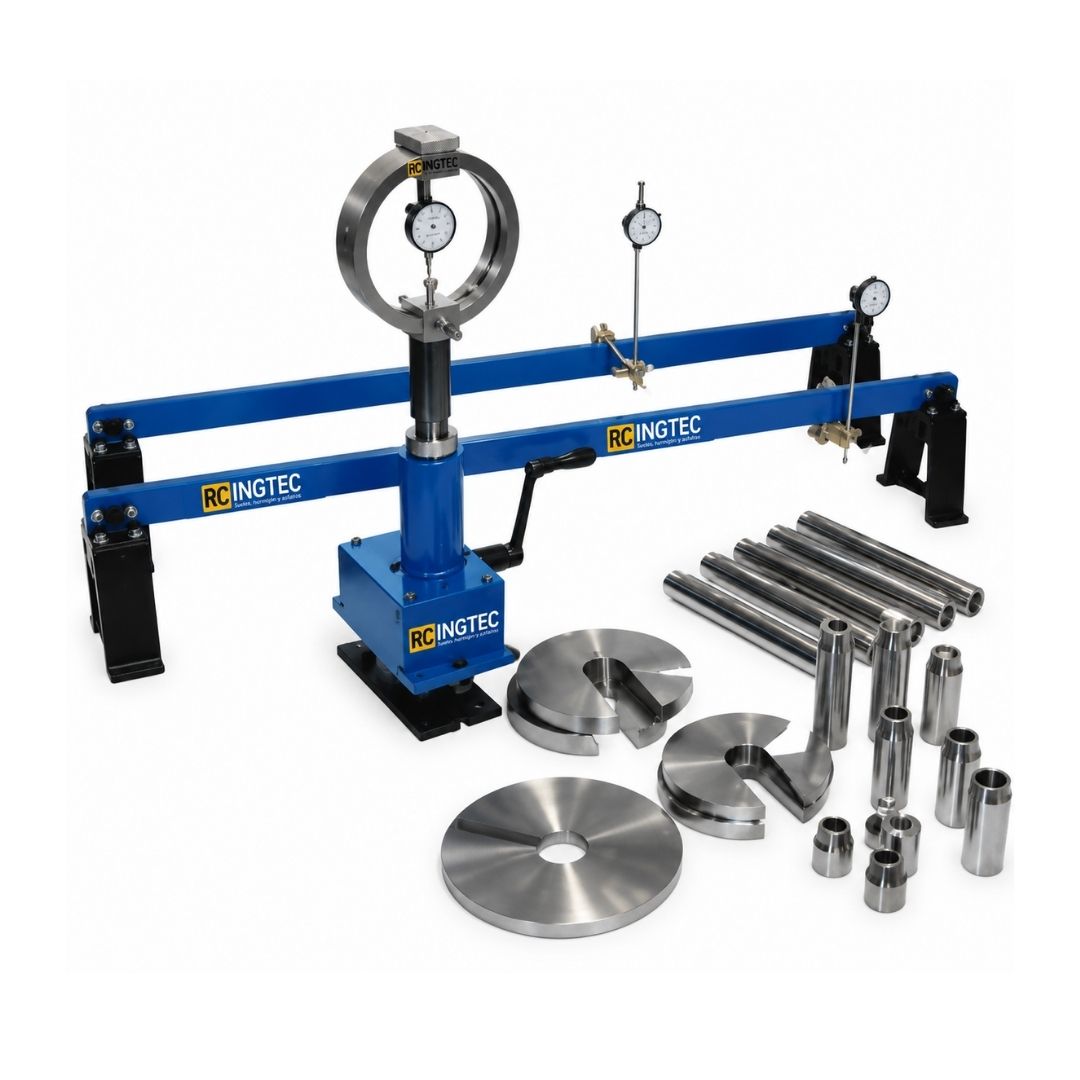

EQUIPO PARA CBR DE CAMPO

Norma: INV E 169 | ASTM D 4429

Equipo diseñado para la aplicación de cargas en los ensayos de CBR de campo de acuerdo a

las especificaciones de las normas de ensayo con capacidad máxima de 4 500 kgf (10 000 lbf).

Compuesto por:

a. Anillo de carga de 45 kN (10 000 lbf)

b.Comparador de carátula análogo:

División de escala de 0,01 mm y 25 mm de recorrido.

c. Gato manual de dos velocidades :

Avance de 1 mm cada 5 revoluciones y 1 mm cada 15,5 revoluciones.

d. Base escualizable

e. Viga soporte en aluminio de 2″ x 150 cm de largo para el comparador de carátula.

f. Dos pesas abiertas de 20 lb, Dos pesas abiertas de 10 lb, Una pesa cerrada de 10 lb

g. Pistón de penetración para CBR de 49.63 mm de diámetro y longitud mayor a 101,6 mm

h. Juego de extensiones
