EQUIPO PARA ENSAYO DE PLACA CON REGISTRO SISTEMATIZADO



Normas de referencia: INV E168 | ASTM D 1196

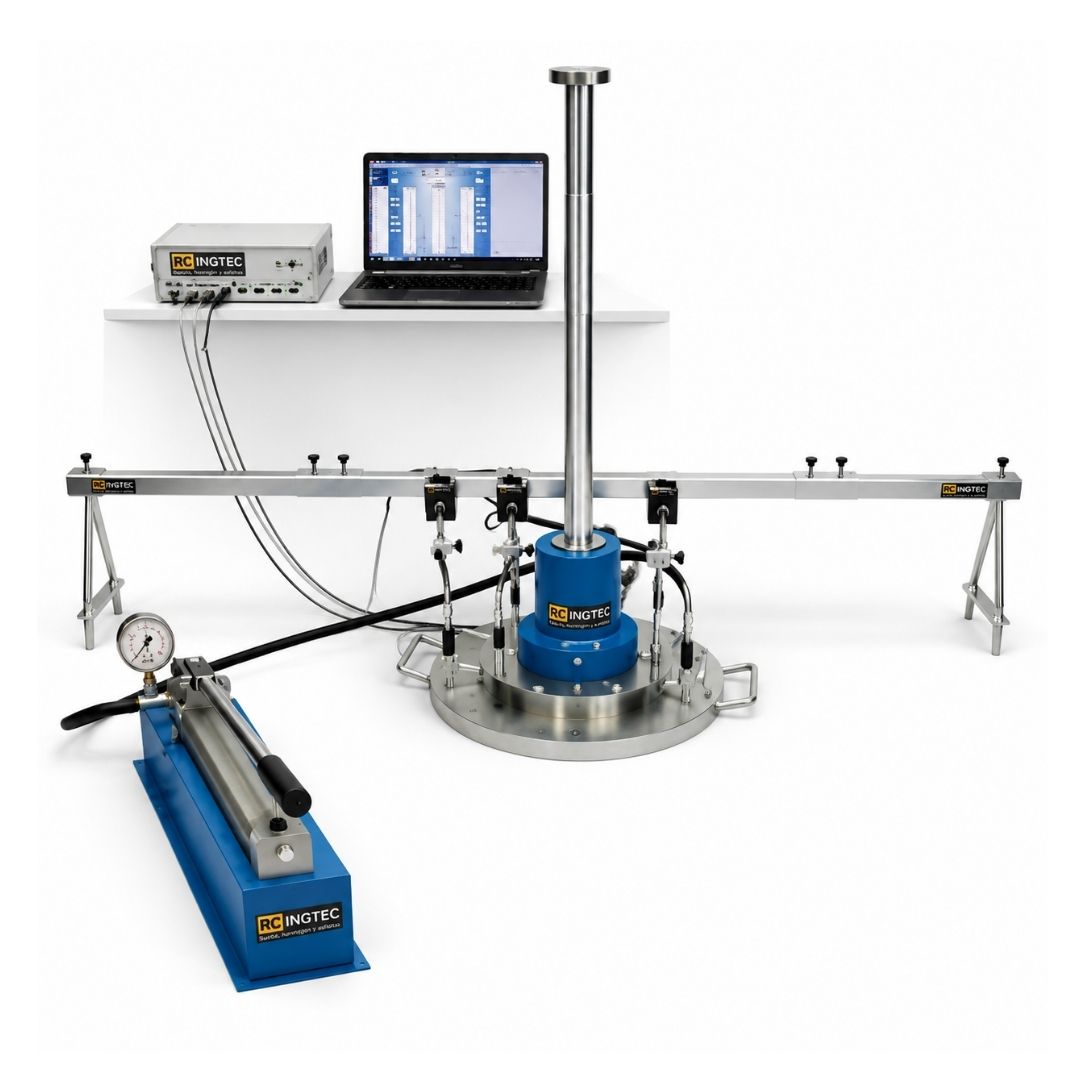

El equipo digital para ensayo de placa modelo PS-790, ha sido desarrollado para la realización y documentación de ensayos normalizados de placa con carga estática no repetida, sobre suelos de sub-rasante y componentes de pavimentos, bien sea en condición compacta o en estado natural. Se busca con este ensayo obtener datos para la evaluación y diseño de pavimentos, de tipo rígido y flexible.

  •  Empaque en caja de madera
  •  Bomba Hidráulica Manual
  •  2 Vigas con soportes para los comparadores de carátula
  •  Lectura de fuerza por medio de un manómetro.
  •  Se suministra con informe de calibración
  •  Sistema de tornillo para acercamiento rápido
  •  Uniones y extensiones en acero para acoplar al camión
  •  3 Comparadores de carátula digital, marca Mitutoyo: Rango 25 mm, resolución 0.01 mm

**Las características varían según requerimiento del cliente / fabricamos a medida**

Categorías: ,

Especificaciones Técnicas

– Rango de medición: 0 a 200 kN.

  • División de escala de 0,1 kN.
  • Clase de exactitud 1 desde el 10% de rango.

Rango de medición de temperatura: -10 a 50 °C Rango de medición de humedad relativa: 10 a 90 % RH Placas en acero para aplicación de carga:

  • Ø 305 mm de x 1’’ de espesor
  • Ø 457 mm de x 1’’ de espesor
  • Ø 610 mm de x 1’’ de espesor
  • Ø 762 mm de x 1’’ de espesor

Sistema de medición y registro:

  •  Módulo Wi-Fi
  •  Modulo GPS
  •  Batería incorporada: Batería de 6 V- 4 Ah (Duración: 30 horas continuas)
  •  Accesorios: Cargador de 12 VDC – 1.25 A; Adaptador de vehículo 12 VDC

Operación:

  • Rango de voltaje: 100 a 240 VAC (Autovol)
  • Rango de frecuencia: 47 a 63 Hz
  • Potencia: 90 W
