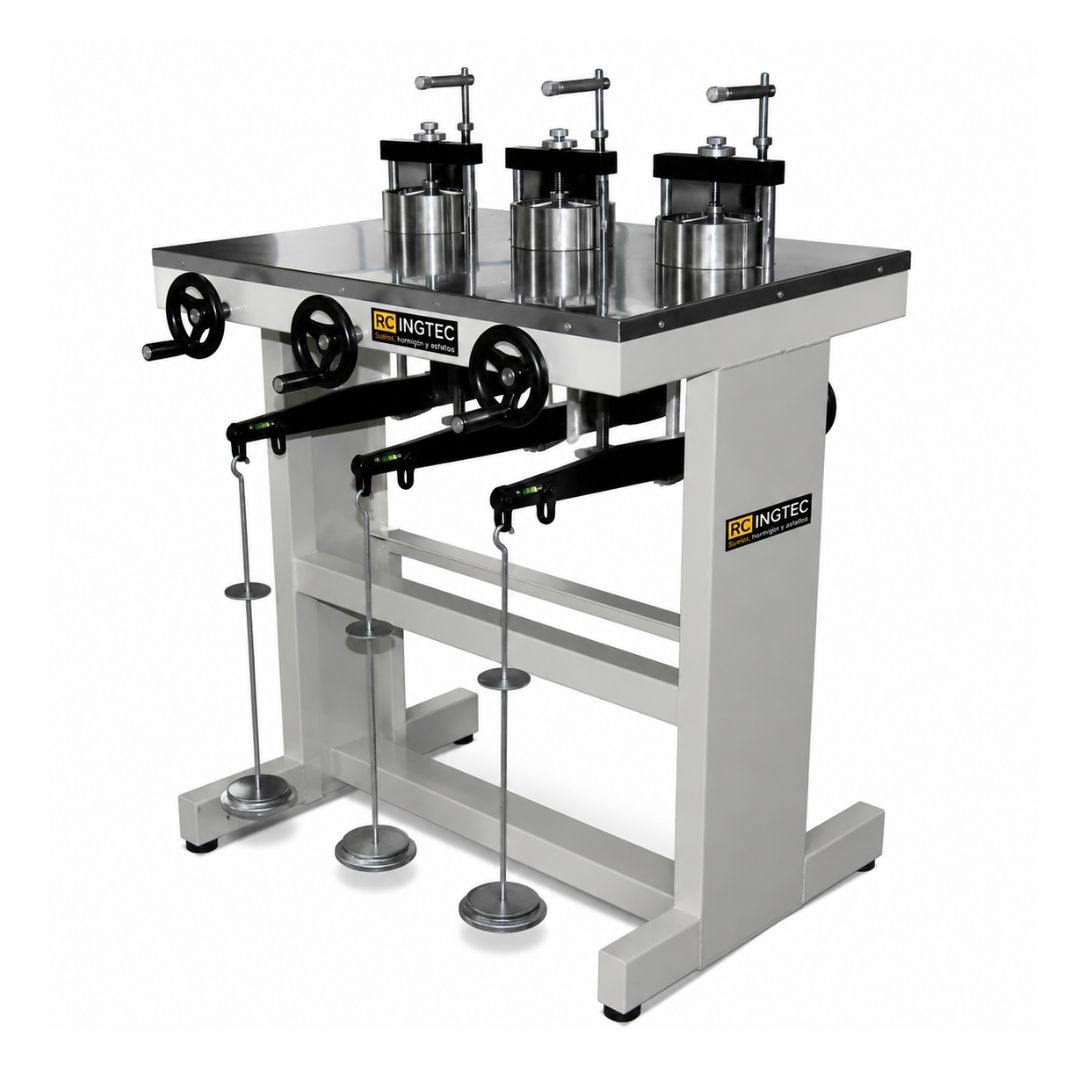

EQUIPOS DE CONSOLIDACIÓN (EDÓMETRO)

Normas: INV E 151 | NTC 1967 | ASTM D 2435

Los equipos para ensayos de consolidación emplean pesas que, por medio de un brazo de palanca, aplican un esfuerzo a una muestra de suelo colocada en una celda (cámara) estándar. La medición de la deformación se realiza mediante un comparador de carátula.

Pinzuar ofrece equipos de consolidación en configuraciones de una, dos y tres cámaras, con sistemas de medición análogos o digitales con sistema para registro de ensayo sistematizado por medio de software.

Por medio del software, en los equipos digitales, se puede registrar simultáneamente los ensayos realizados en hasta seis (6) consolidómetros vinculados a través de un multicanal al computador. El software, en tiempo real, registra los datos y realiza cálculos para la determinación de los tiempos de consolidación, para cada carga y descarga, y finalmente presenta curvas de consolidación y pre consolidación, junto con los resultados, en hojas de cálculo independientes para cada muestra.

Categorías: ,

ESPECIFICACIONES TÉCNICAS

Cada consolidómetro está compuesto por: a. Base en fundición de aluminio, maquinado con guía para la cámara b. Cámara de consolidación para muestras de 50,8 mm de diámetro c. Brazo de carga con 3 relaciones de palanca: 9:1, 10:1 y 11:1 d. Marco de carga con tornillo ajustable en altura para la medición de la deformación e. Soporte porta pesas en aluminio f. Juego de pesas (Ref. PC-1554):

  • Una (1) pesa de 500 g (Ref. PS 263)
  • Cuatro (4) de 1 kg (Ref. PC1551)
  • Tres (3) de 4 kg (Ref. PC1552)
  • Una (1) de 16 kg (Ref. PC1553)

g. Piedras Porosas:

  • Una (1) de 6,8 mm x 50,8 mm de diámetro (Ref. PS1082)
  • Una (1) de 6,8 mm x 63,5 mm de diámetro (Ref. PS1083)

h. Disco pisador con hoyuelo para aplicación de carga i. Bastidor para una, dos o tres cámaras según el modelo j. Soporte ajustable para el comparador de carátula k. Un (1) comparador de carátula análogo o digital según el modelo:

Tipo División de escala Rango Ref.
Análogo 0,0001” 0,2” CO2493
Digital 0,001 mm 12,7 mm CO2698

Para modelo sistematizado además incluye: a. Un multicanal con capacidad para seis (6) consolidómetros digitales. b. Interfaz y cables de conexión (Ver PS-73M)

Modelo Dimensiones Peso Ref. Análogo Ref. Digital Ref. Sistematizado
1 cámara 500 mm x 850 mm x 1600 mm 84 kg PS301 PS301D PS301S
2 cámaras 1100 mm x 850 mm x 1600 mm 132 kg PS302 PS302D PS302S
3 cámaras 1650 mm x 850 mm x 1600 mm 185 kg PS303 PS303D PS303S
