Máquina automática de prueba de estabilidad Marshall

Estándares

EN 12697-34, 12697-23, 12967-12 (Método A) ASTM D1559, D5581, D6927; D6931; AASHTO T245, T283, EN 12697-44; NF P98-251-2

La máquina de prueba automática de estabilidad Marshall UTAS-1056.ACPR de 50 kN de capacidad con unidad de control U-Touch PRO está diseñada para determinar los valores máximos de carga y flujo de mezclas bituminosas. Con los accesorios adecuados, UTAS-1056.ACPR también puede realizar pruebas de flexión semicircular y resistencia a la tracción indirecta de probetas bituminosas.

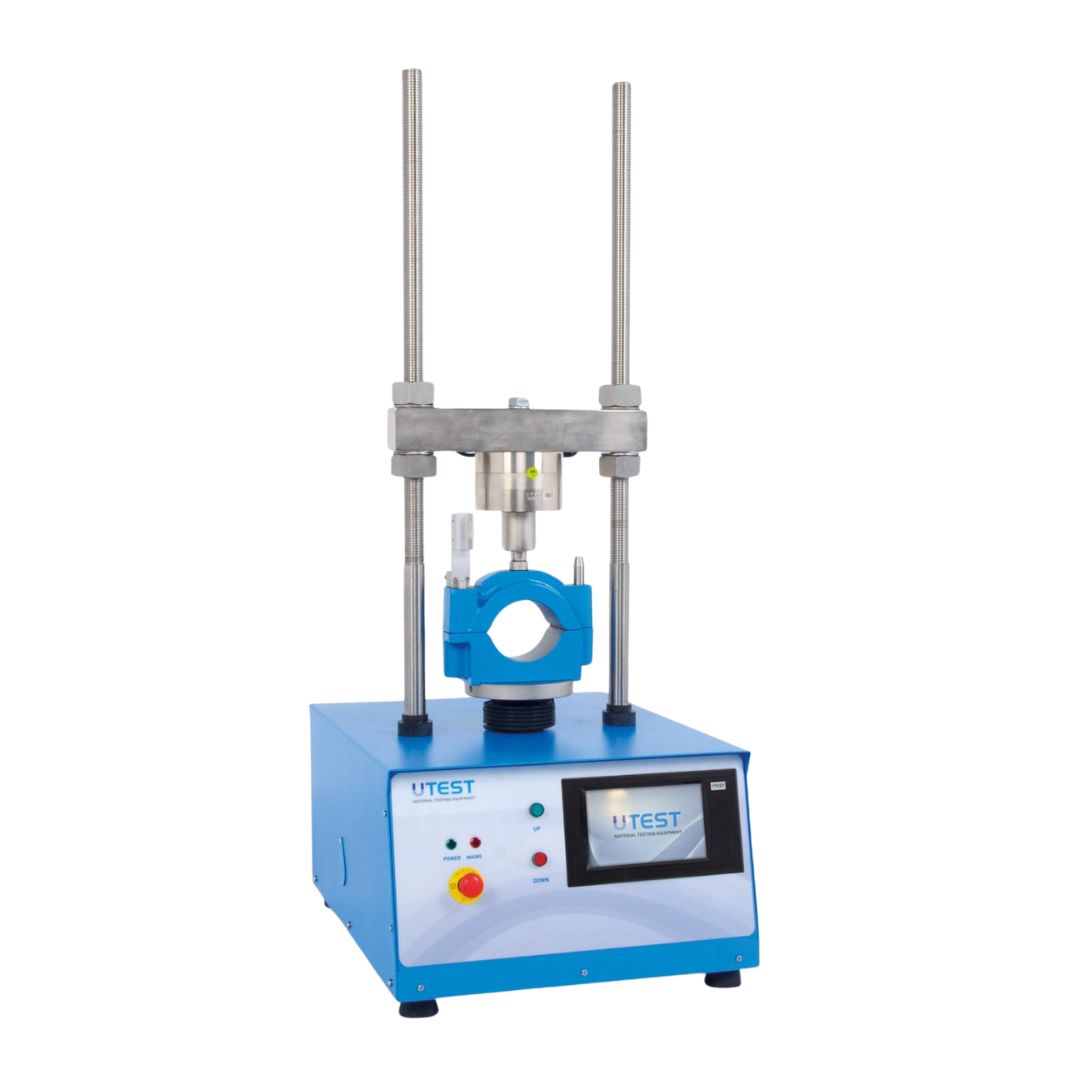

La máquina consta de un bastidor de compresión robusto y compacto de dos columnas tipo banco con viga transversal superior ajustable. El motor, el sistema de engranajes helicoidales y la unidad de control U-Touch PRO se encuentran dentro de la unidad base. Por seguridad, el recorrido hacia arriba y hacia abajo del plato inferior está limitado por interruptores de límite montados en el sistema de engranajes. Se puede realizar un ajuste rápido de la platina usando los botones arriba y abajo ubicados en el panel frontal. La máquina se puede operar manualmente mediante un volante lateral para fines de calibración.

Cabezal (s) de rotura, plantilla de prueba de resistencia a la tracción indirecta, plantilla de prueba de flexión semicircular y computadora deben pedirse por separado.

UTAS-1063 se suministra con tiras de carga de acero para muestras bituminosas de Ø100 mm (4 «). Las tiras de carga para muestras de Ø150 mm y / o Ø160 mm deben pedirse por separado.

La máquina automática de prueba de estabilidad Marshall se suministra completa con;

•  Celda de carga, 50 kN

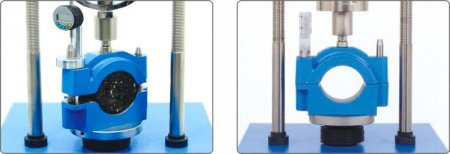

• Pistón de penetración para prueba de estabilidad Marshall (UTAS-1088)
• Transductor de desplazamiento potenciométrico lineal 25 x 0,001 mm (UTGM-0062) con soporte (UTAS-1060)
• Software Utest
• Cable Ethernet para conectar en PC
• Volante para control manual

PRINCIPALES CARACTERÍSTICAS

• 50 kN de capacidad
• Ejecución de prueba autónoma completamente automática
• Para marshall, ensayos de tracción indirecta.
• Los valores de flujo y estabilidad se calculan y guardan automáticamente.
• Pantalla táctil de visualización gráfica de 800×480 píxeles, menú fácil de usar que consta de iconos, figuras y diagramas.
• Alta resolución: 32 bits.
• Gran capacidad de almacenamiento en la memoria interna y función de exportación de datos a una memoria USB
• Puerto Ethernet para conexión a PC
• Selección de idioma y sistema de unidades

Unidad de control U-Touch PRO

La unidad de adquisición de datos y control U-Touch PRO está diseñada para controlar y procesar datos de la celda de carga y los transductores de desplazamiento instalados en la máquina de prueba de estabilidad Marshall. UTAS-1056.ACPR puede realizar pruebas Marshall, de tracción indirecta y de flexión semicircular de acuerdo con las normas EN, ASTM / AASHTO enumeradas anteriormente.

La Unidad puede realizar pruebas de forma autónoma de forma totalmente automática sin la necesidad de una PC o el software USOFT-1056. El software se puede utilizar para obtener los avances adicionales que se describen en la sección siguiente.

U-Touch PRO incorpora una interfaz fácil de usar que muestra todas las opciones de menú existentes como botones y pestañas. Los usuarios pueden activar o desactivar ciertas funciones fácilmente e ingresar datos de prueba usando el teclado táctil. Los parámetros como la información de la prueba, la información del usuario, la información de la muestra y los parámetros de la prueba se pueden modificar y guardar para su uso posterior por parte de los operadores.

La unidad de control ofrece muchas características únicas adicionales. Utouch Pro permite a los usuarios mostrar el uso actual de la memoria y los resultados de las pruebas con su interfaz avanzada de gestión de datos y memoria. U-Touch PRO puede exportar, copiar o eliminar los datos de prueba guardados en su memoria interna. Los resultados y la información adicional de pruebas anteriores se pueden recuperar con U-Touch PRO. Los informes de prueba se pueden imprimir instantáneamente utilizando una impresora térmica (opcional). U-Touch Pro TFT puede mostrar simultáneamente el estado de la máquina, los valores de prueba, las advertencias durante el funcionamiento y los gráficos de prueba en tiempo real.

POR FAVOR, consulte las páginas de “Propiedades generales de las unidades de control U-Touch PRO” para obtener detalles sobre las propiedades del software y hardware de la unidad.

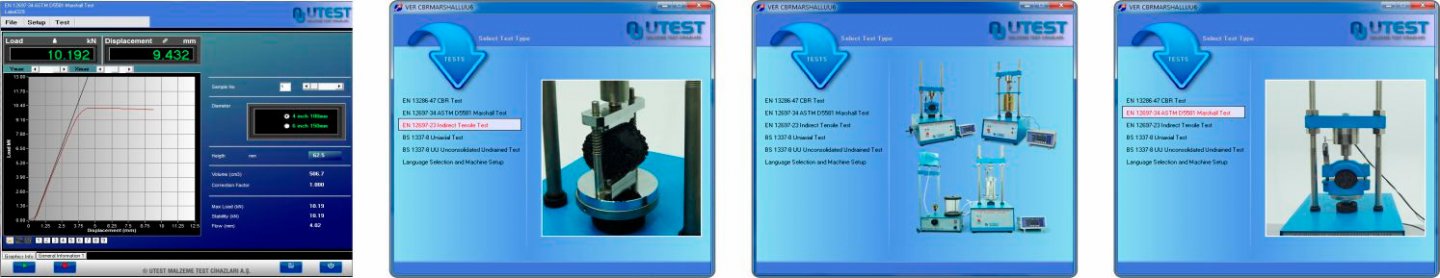

Software USOFT-1056 UTEST para prueba de estabilidad Marshall

USOFT-1056 El software de prueba de estabilidad Marshall está desarrollado para pruebas de estabilidad Marshall de acuerdo con EN 12697-34, ASTM D 1559, D5581, D 6927, AASHTO T 245, NF P98-0251-2 pruebas de tracción indirecta de acuerdo con EN 12697-23 EN 12697-12 (método A), ASTM 6931, AASHTO T283 y ensayos de flexión semicircular de acuerdo con TS EN 12697-44.

El software incluye control de máquina, adquisición de datos de carga y desplazamiento, guardarlos y generar informes. El software acepta el diámetro y la altura de la muestra como parámetro de entrada. Calcula automáticamente el factor de corrección proveniente de los estándares con respecto al espesor de la muestra. El valor de estabilidad se calcula con respecto a este factor.

El software actualiza continuamente la carga y el desplazamiento hasta el final de la prueba. Cuando se completa la prueba, se calcula la pendiente más pronunciada del gráfico. La pendiente más pronunciada se desplaza 1,5 mm hacia el lado derecho del gráfico y la intersección entre la 2ª pendiente y los datos originales de la prueba se registra como el valor de estabilidad para la prueba. La distancia horizontal entre la intersección de la primera pendiente y el eje X y la intersección de los datos de prueba con la segunda pendiente se registra como valor de «flujo».

El punto en el que esta línea cruza el eje de desplazamiento se comenta como un desplazamiento. Este desplazamiento se resta del valor de desplazamiento en el punto máximo y se denomina flujo.

El informe incluye todos los resultados de 9 muestras. El usuario puede ver 9 de los resultados en la misma pantalla para facilitar la comparación. El software es compatible con el sistema de unidades SI, Imperial y kgf.

Consulte las páginas de “Propiedades generales del software USOFT de Utest” para conocer las propiedades detalladas del software.
