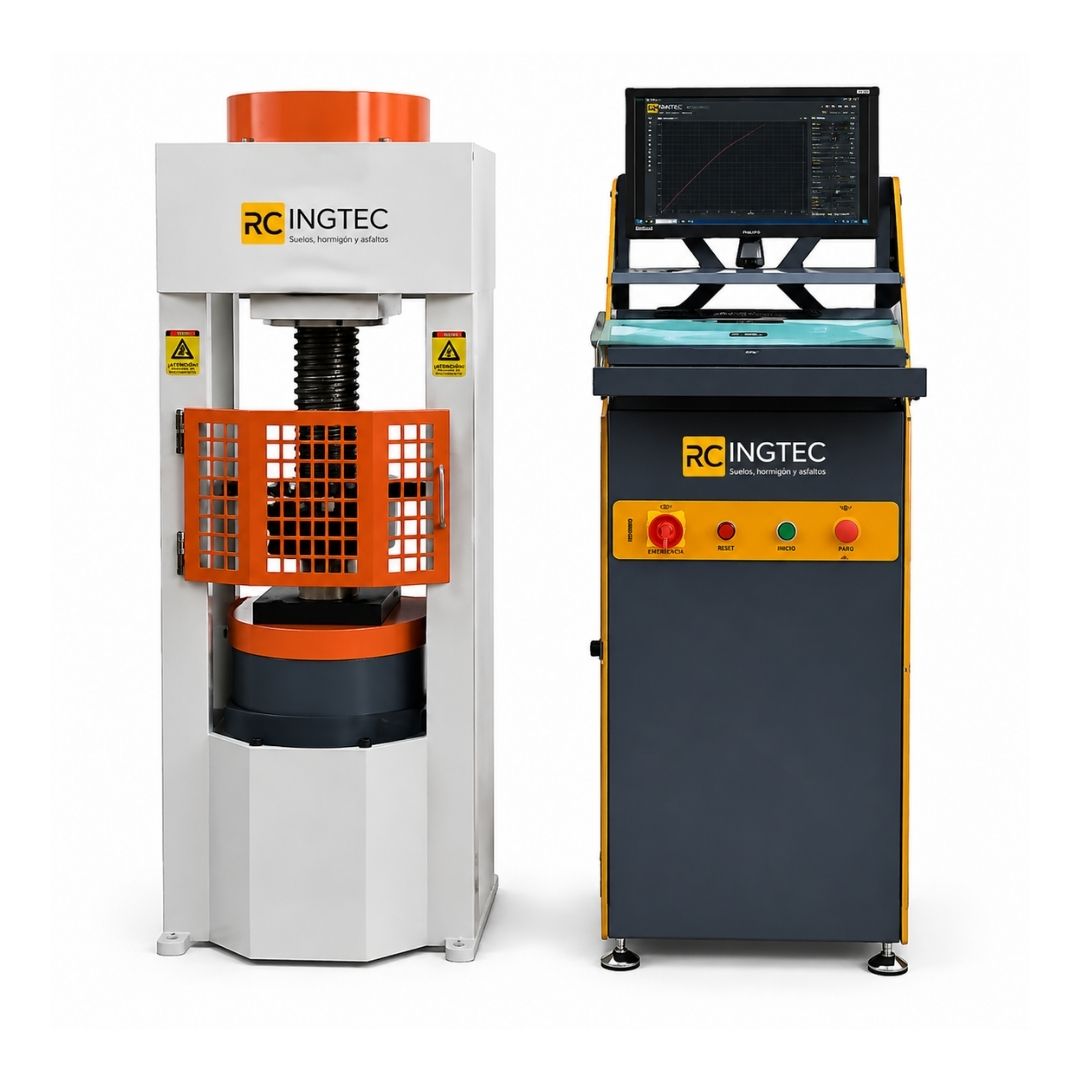

MÁQUINA AUTOMÁTICA SISTEMATIZADA DOBLE RANGO PARA ENSAYO DE CONCRETOS

REF. PC 107

Normas de ensayo: ASTM C39, C78, C109, C293, C469, C496, C1399 | NTC 673, 4025.

Consta de un marco rígido de alta capacidad y consola de mando con marco de carga baja. Indicación digital de fuerza independiente para cada rango. Control automático sistematizado de la velocidad de aplicación de carga. Registro y cálculo automático de resultados, impresión de reportes en hoja de cálculo para todos los ensayos.

Incluye:

  • Equipo de Econocap (con almohadillas de neopreno) de Ø 6” (Ref. PC121)
  • Suplemento para fallar cilindros de 3’’ x 6’’ (Ref. PC-143)
  • Suplemento para fallar cilindros de 4’’ x 8’’ (Ref. PC-144)
  • Computador con interfaz de comunicación.
  • Software especial para registro de parámetros y curvas de ensayo con reporte en hoja de cálculo específica para cada tipo de ensayo, ajustada a normas internacionales. Se muestran los parámetros de la muestra, datos, curvas de ensayo y resultados.; recuperación de ensayos, reportes, calibración de la prensa y diagnóstico para:
    • Ensayos a compresión de: Cilindros de concreto, cubos de cemento, ladrillos y bloques.
    • Ensayos de vigas a la flexión.
    • Ensayo de tensión indirecta
    • Ensayos de módulo de elasticidad y relación de Poisson.
    • Ensayos de esfuerzo vs. deformación.

*** No incluye otros accesorios, obras civiles o eléctricas necesarias para el anclaje y operación correcta de la máquina. ***

ESPECIFICACIONES TÉCNICAS

Capacidad: RANGO BAJO RANGO ALTO
200 kN a compresión 1 000 kN a compresión
División de escala: 0,01 kN 0,1 kN
Diámetro del plato: 150 mm 275 mm
Altura libre: 370 mm ajustable 370 mm
Clase: Clase 1 desde el 20% del rango Clase 1 desde el 20% del rango
Ensayos: Vigas a flexión Ladrillos, toletes, adoquines
Cubos de cemento Módulos de elasticidad
Tracción indirecta de cilindros de 6″ Relación de Poisson
Compresión en Cilindros de 3” y 4” Compresión en Cilindros de 6”
  • Operación: Electro-hidráulica, automática sistematizada, Control por bucle cerrado.
  • Regulación de velocidad: 0,1 MPa / min a  500 MPa / min (Según ensayo)

** Productos sugeridos (No incluidos):

  • PC-123 Equipo de Econocap 3″
  • PC-122 Equipo de Econocap 4″
  • PC-105 Dispositivo para ensayos de vigas a la flexión
  • PC-142 Aditamento para fallar cubos – Equipo para ensayo de cubos de mortero a compresión
  • PC-132 Compresómetro – Expansómetro para cilindros de concreto
  • PC-2 Equipo para ensayo de tracción indirecta en cilindros de 6” x 12”
