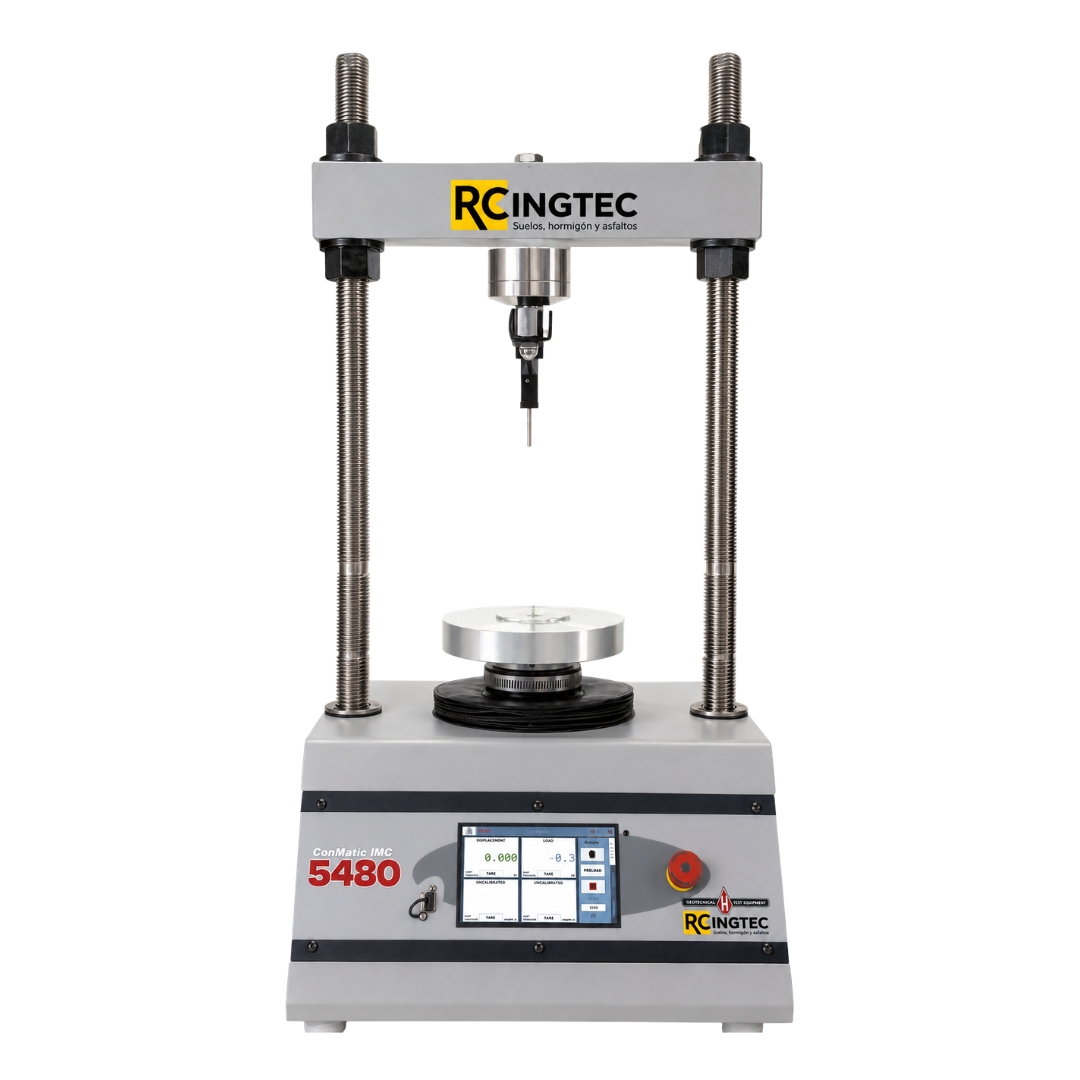

Máquina de consolidación de suelos electromecánica (totalmente automatizada) 110/220 V CA 50/60 Hz

Sistema de consolidación de suelos ConMatic IMC

La máquina HM-5480.3F ConMatic IMC es un controlador automatizado para realizar ensayos incrementales, de velocidad de deformación constante (CRS) y de hinchamiento.

El HM-5480.3F incluye:

• Módulo específico de consolidación NEXT Software HM-5100SW
• Célula de carga tipo panqueque
• Transductor de deformación lineal

Las pruebas automatizadas liberan a los técnicos para otras tareas y reducen a más de la mitad los requisitos de mano de obra para los procedimientos de prueba. ConMatic IMC permite realizar pruebas de consolidación en los siguientes modos de operación: carga/tensión constante, velocidad de carga constante y velocidad de deformación constante. Un sistema automatizado ConMatic IMC puede reemplazar la producción de varias máquinas manuales al realizar:

• Ensayos incrementales según el método B de la norma ASTM D2435, en los que se aplican incrementos de carga sucesivos mediante una consolidación primaria del 100 %.
• Tasa de deformación constante (ASTM D4186) con contrapresión controlada.
• Hinchamiento o colapso del suelo (ASTM D4546) Método A/B.

Una vez colocada la muestra en la plataforma de prueba y configuradas las condiciones, el sistema ConMatic IMC realiza todas las pruebas de consolidación, incluyendo el paso al siguiente nivel de tensión, sin intervención del operador. El sistema recorre automáticamente los diferentes parámetros de prueba especificados por el usuario, y las pruebas de consolidación incrementales suelen completarse en 24 a 48 horas. Las pruebas automatizadas pueden realizarse con nuestro software NEXT PC o sin él si no se dispone de un ordenador.

El software Humboldt NEXT con el módulo de consolidación HM-5100SW utiliza las lecturas de deformación de la muestra, obtenidas del transductor de desplazamiento, y las lecturas de carga, obtenidas de la celda de carga, para mantener una tensión aplicada constante a la muestra durante todo el ensayo. Los datos del ensayo se registran y visualizan en tiempo real en la pantalla, mientras que los cálculos se almacenan automáticamente. El software Humboldt NEXT con el módulo de consolidación HM-5100SW ofrece:

• Capacidades de tabulación de datos de prueba en vivo y de creación de gráficos en vivo  (en tiempo real).
• Informe completo de las pruebas, incluyendo todos los cálculos y gráficos necesarios para las mismas.
• Revisión y exportación de pruebas utilizando el formato Microsoft Excel (CSV).
• Función de prueba inteligente: retoma automáticamente la prueba donde se interrumpió si no se pudo finalizar debido a eventos inesperados.

El diseño exclusivo del sistema ConMatic IMC permite al usuario conectar varias unidades ConMatic IMC a un único ordenador mediante una red LAN. El software Computer Control NEXT y el módulo de consolidación mejorado HM-5100SW se incluyen con la máquina automatizada ConMatic IMC. Este software proporciona un control robusto de la máquina, adquisición de datos y generación de informes para quienes utilizan un ordenador para controlar las operaciones de ensayo. Además, los operadores pueden visualizar y controlar las operaciones de ensayo desde el PC de control, y también generar informes mediante el módulo de software específico para cada prueba. Tanto si controla una sola máquina como varias, la máquina ConMatic IMC HM-5475.3F, junto con el software de ensayo NEXT, ofrece una solución completa para la adquisición, el registro y la presentación de datos de ensayo en tablas y gráficos, con las siguientes características:

• Control de la máquina y adquisición de datos a través de un ordenador en red.
• Ofrece la posibilidad de utilizar los módulos avanzados específicos para pruebas del software Next de Humboldt.
• Visualización gráfica en tiempo real y visualización numérica de las pruebas a través de la pantalla del ordenador.
• Frecuencia de muestreo efectiva de hasta 50 lecturas por segundo.
• Almacena un número ilimitado de pruebas con hasta 3000 puntos por prueba.
• Desde un único ordenador se pueden ejecutar simultáneamente hasta 255 pruebas individuales.
• Proporciona capacidades gráficas avanzadas.
• Ofrece personalización completa de la unidad.
• Si se desea, los informes se pueden exportar a Excel o a un archivo CSV, y Humboldt también puede proporcionar soluciones personalizadas de integración/exportación para LIMS, EQuIS y gINT.
• Los informes independientes están disponibles en formato Excel (CSV).

El diseño exclusivo del sistema ConMatic IMC permite al usuario conectar varias unidades ConMatic IMC a un único ordenador cuando se conectan a través de una  red LAN.

El software Computer Control
NEXT y el módulo de consolidación mejorado HM-5100SW se incluyen con la máquina automatizada ConMatic IMC. Este software proporciona un control robusto de la máquina, calibración, adquisición de datos y generación de informes para quienes utilizan una computadora para controlar las operaciones de prueba. Además, los operadores pueden visualizar y controlar las operaciones de prueba desde la PC de control, y también generar informes mediante el módulo de software específico para pruebas. Ya sea que controle una o varias máquinas, la máquina HM-5475.3F, junto con el software de prueba NEXT, proporciona una solución completa para la adquisición, el registro y la presentación de datos de prueba en formatos de tabulación y gráficos, con las siguientes características:

• Control de la máquina y adquisición de datos a través de un ordenador en red.
• Ofrece la posibilidad de utilizar los módulos avanzados específicos para pruebas del software Next de Humboldt.
• Visualización en tiempo real de gráficos, tablas y datos numéricos de las pruebas mediante pantalla de ordenador.
• Frecuencia de muestreo efectiva de hasta 50 lecturas por segundo.
• Almacena un número ilimitado de pruebas con hasta 3000 puntos por prueba.
• Desde un único ordenador se pueden ejecutar simultáneamente hasta 255 pruebas individuales.
• Proporciona capacidades gráficas avanzadas.
• Ofrece personalización completa de la unidad.
• Si se desea, los informes se pueden exportar a Excel o a un archivo CSV, y Humboldt también puede proporcionar soluciones personalizadas de integración/exportación para LIMS, EQuIS y gINT.
• Los informes independientes están disponibles en formato Excel (CSV).
