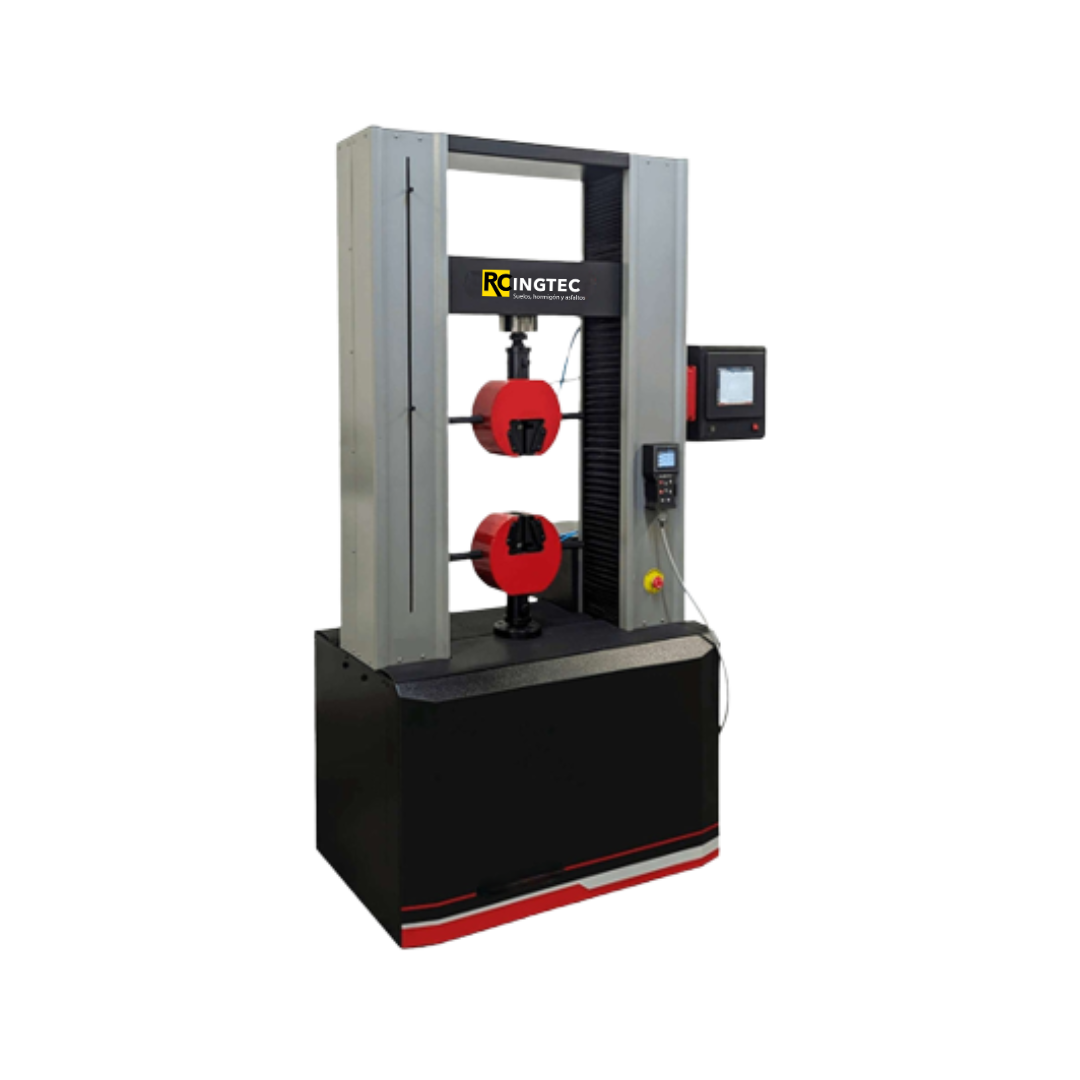

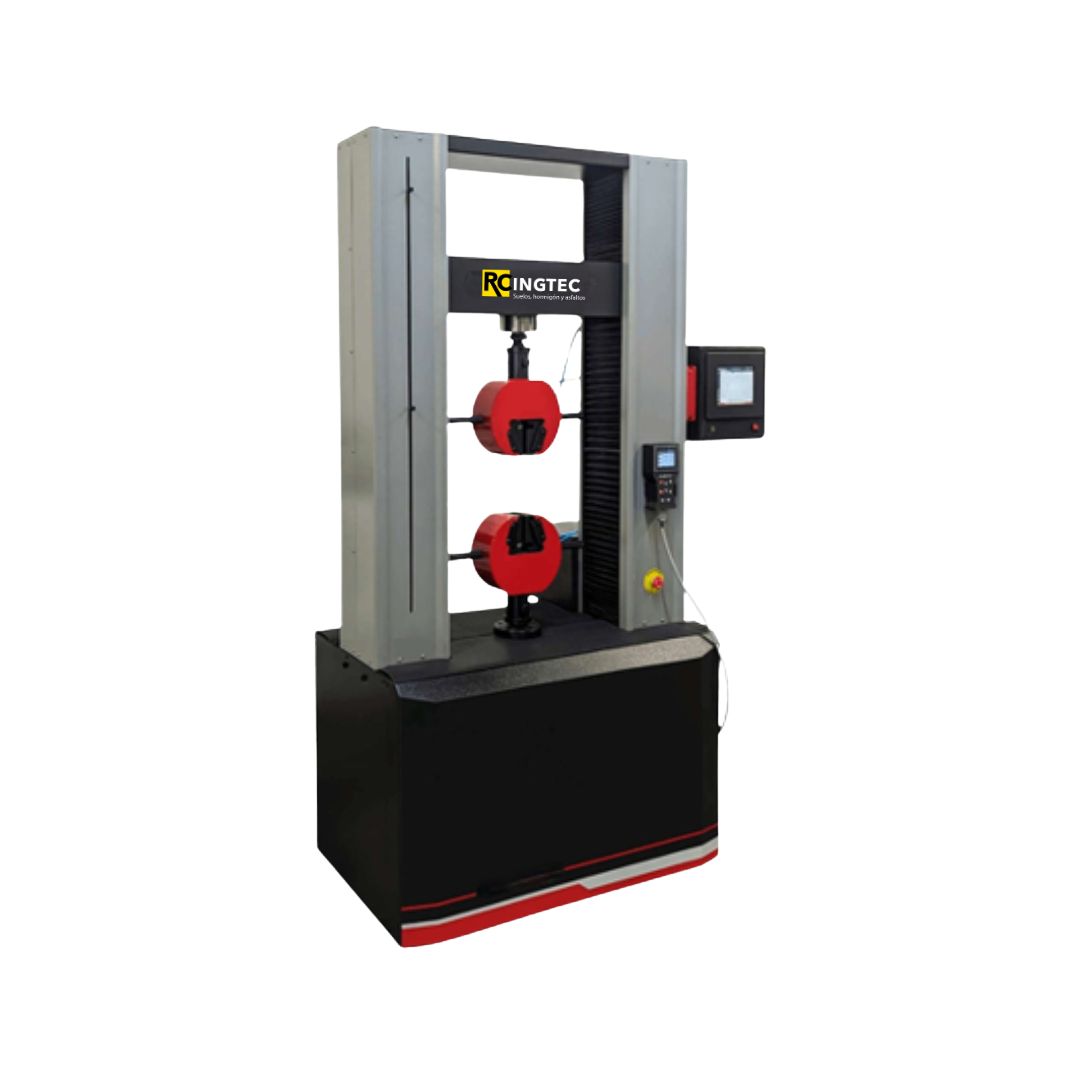

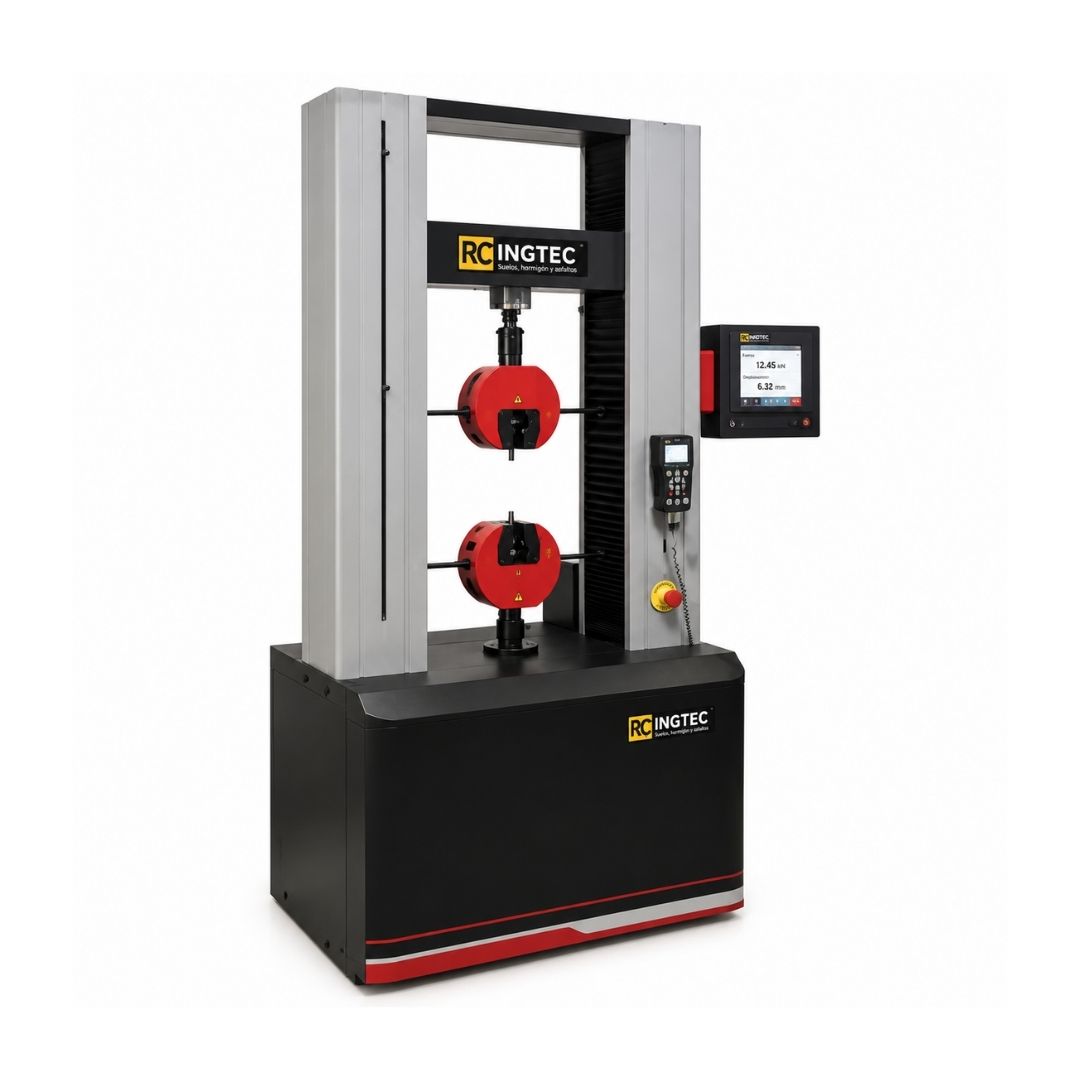

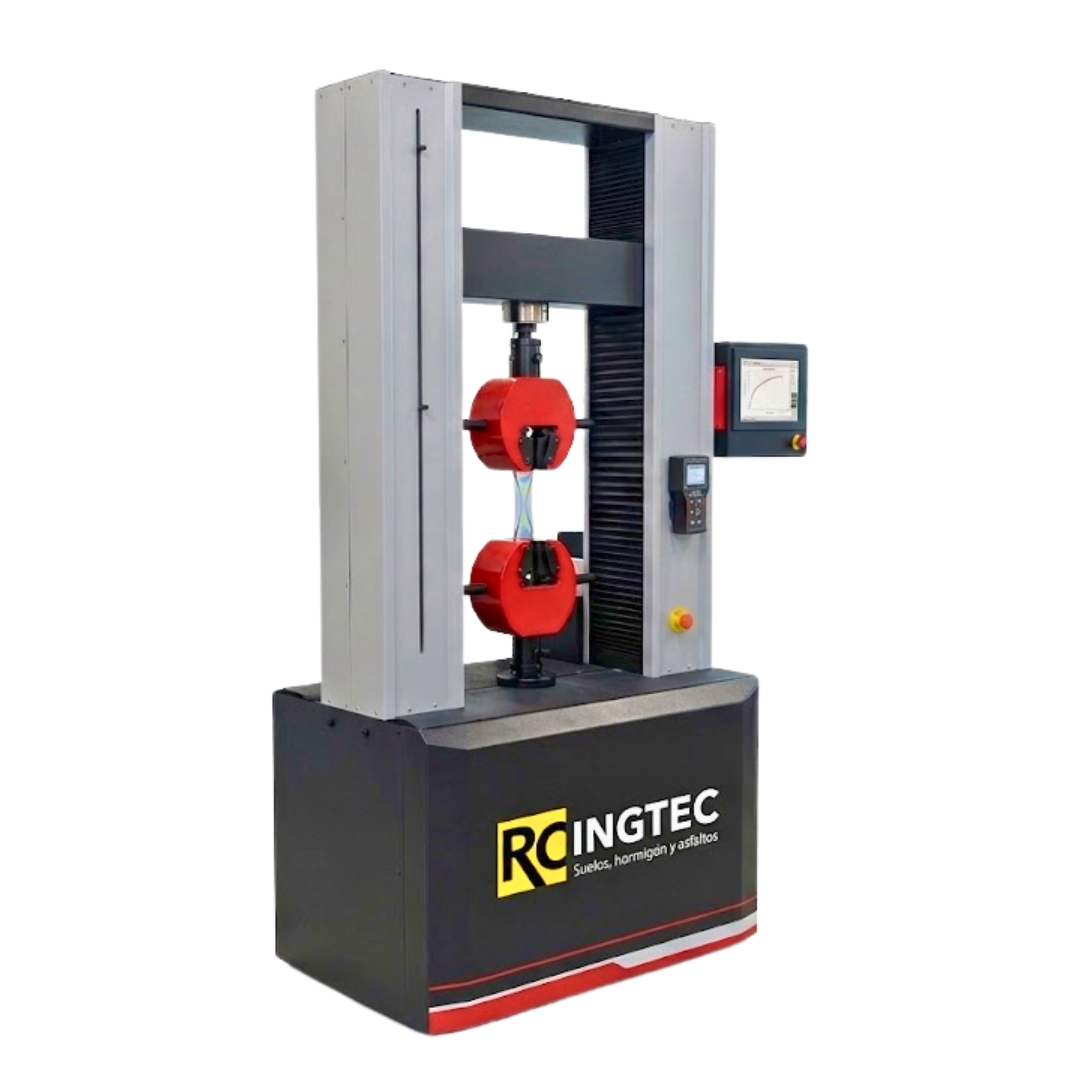

MÁQUINA UNIVERSAL DE ENSAYOS 300kN

ESPECIFICACIONES TÉCNICA:

1. Estructura Principal y Capacidad

• Capacidad máxima: 300 kN, apta para aplicar cargas de tracción, compresión y flexión (incluyendo cargas cíclicas) para ensayos de materiales.

• Estructura: Marco de gran rigidez.

• Dimensiones y Peso: Medidas de 960 mm de ancho, 740 mm de fondo y 2420 mm de altura; peso de 900 kg.

• Rango de Velocidad: Ajustable de 0,001 a 400 mm/min, con una variación máxima de ±0,5% del valor fijado sin límite en carga. Velocidad máxima de retorno de 400 mm/min.

• Recorrido Vertical: Útil de 1100 mm (sin considerar accesorios instalados), con retorno automático del travesaño o viga móvil a posición cero.

• Resolución de Posición del Cabezal: 0,001 mm.

2. Sistema de Adquisición de Datos y Control Integrado

• Tasa de Adquisición: Registra 800 datos por segundo por canal, permitiendo la captura simultánea de desplazamiento, deformación y carga.

• Dispositivo de Control Integrado (Pantalla Local): Interfaz táctil o con botones físicos y pantalla de visualización que funciona de manera complementaria al programa informático. Permite configurar y visualizar en tiempo real los parámetros del ensayo (carga y desplazamiento) directamente en el equipo sin necesidad de conexión al computador para operaciones básicas.

• Control del Ensayo: Control automático por carga y desplazamiento; adicionalmente permite el control por deformación y/o por esfuerzo.

• Límites del Ensayo: Configuración de límites por carga, desplazamiento, deformación y esfuerzo.

• Funciones Automáticas: Función de descarga automática de precarga generada por el apriete de las mordazas, y función de calibración interna automática de la celda de carga.

• Exportación de Datos: Permite exportar datos brutos editables (en formatos .txt, .csv, .xlsx o equivalentes) de carga y deformación simultáneamente para análisis, estadísticas y obtención de módulos de elasticidad, así como la generación de reportes.

• Seguridad: Equipado con pulsador de parada de emergencia.

3. Programa Informático de Ensayos (Software)

• Idioma: Programa multilingüe en Español e Inglés para el control de la máquina, captura de datos en tiempo real (carga y deformación simultáneas) y generación de reportes de ensayo.

• Parametrización: Configuración de ensayos de tracción, compresión, flexión y cargas cíclicas (parametrización de valor máximo, mínimo, amplitud, número de ciclos y criterio de finalización).

• Visualización y Licencia: Visualización en tiempo real de curvas carga-deformación, exportación de datos editables y cálculo de módulos de elasticidad. Licencia de uso perpetuo con actualizaciones menores sin costo adicional. Compatible con sistemas operativos de 64 bits.

4. Procesador de Información (Computador e Interfaz de Comunicación)

• Procesador de Información: Incluye computador completo equipado con procesador de 64 bits, memoria RAM de 8 GB, unidad de almacenamiento de 1 TB, monitor, teclado y mouse, con sistema operativo con licencia vigente compatible con el programa informático de la máquina.

• Interfaz de Comunicación: Conexión digital directa mediante cables, controladores y licencias necesarias, sin requerir tarjetas adicionales.

• Integración Operativa: El conjunto máquina-procesador se entrega totalmente instalado, configurado y operativo en el laboratorio del cliente.

5. Celdas de Carga para Rango Extendido (ISO 7500-1)

• Celda de 300 kN: Para tracción y compresión, clase 0.5% a 1%, rango de precisión 1/1 a 1/250 (variación ≤1% entre 300 kN y 1200 N). Incluye cables, tornillos de fijación, cable de calibración, certificados de calibración, acople superior fijo, acople inferior fijo y acople para accesorios de compresión, tracción y flexión.

• Celda de 20 kN: Para tracción y compresión, clase 0.5% a 1%, rango de precisión 1/1 a 1/250 (variación ≤1% entre 20 kN y 80 N). Incluye cables de conexión, tornillos, cable de calibración, certificados de calibración, unión superior para celda de 20 kN, unión inferior para celda de 20 kN y acople adaptador a la estructura de 300 kN.

6. Piezas, Accesorios y Mordazas (Normas ASTM D143)

• Juego de Compresión ASTM D143 (300 kN): Platos circulares metálicos de 100 mm de diámetro con asiento esférico, capacidad de 300 kN, con todas las piezas y adaptadores para acoplarse a la máquina universal.

• Juego de Platos Circulares de Compresión (≥210 mm): Plato superior de carga con asiento esférico y plato inferior fijo, capacidad de 220 kN o superior, con adaptadores de montaje.

• Juego de Platos Rectangulares de Compresión (300 kN): Platos superior e inferior rectangulares de 400 mm × 200 mm con adaptadores de montaje, diseñados para ensayos de compresión.

• Juego de Mordazas para Tracción Paralela al Grano (ASTM D143, 20 kN): Mordazas específicas para madera con todos los accesorios para probetas según geometría normalizada ASTM D143.

• Juego de Mordazas para Tracción Perpendicular al Grano (ASTM D143, 20 kN): Mordazas específicas para madera con todos los accesorios según norma ASTM D143.

• Kit de Flexión de Tres Puntos para Madera (ASTM D143, 50 kN): Accesorios para ensayos de flexión estática a tres puntos, capacidad mínima de 50 kN, conforme a requisitos geométricos ASTM D143.

7. Sistema para Medición de Deformación y Sensores Externos

• Sistema de Medición: Medición de deformaciones a tracción, compresión y deflexiones en probetas de madera (ASTM D143) y otros materiales. Resolución de 0,001 mm.

• Deflectómetro: Para flexión de tres puntos y compresión, diseñado para medir la flecha y desplazamientos con posicionamiento estable.

• Extensómetro de Contacto: Para tracción y compresión, resolución de 0,001 mm, rango de medición de 50 mm, Clase 2 o superior, linealidad ≤0,25% de la escala completa, con sistema de montaje por base magnética ajustable.

• Amplificador de Señal: Amplificador de señal para sensores externos con capacidad total mínima de cuatro (4) canales.

8. Alimentación Eléctrica e Instalación

• Alimentación: Trifásica 200–230 V, 50/60 Hz. Potencia: 7,5 kVA, incluye cable de alimentación compatible con las instalaciones eléctricas.

• Servicio Incluido: Instalación física, configuración del software, interconexión con el procesador de información y pruebas de funcionamiento en sitio a cargo de nuestro personal técnico especializado (RCINGTEC).
