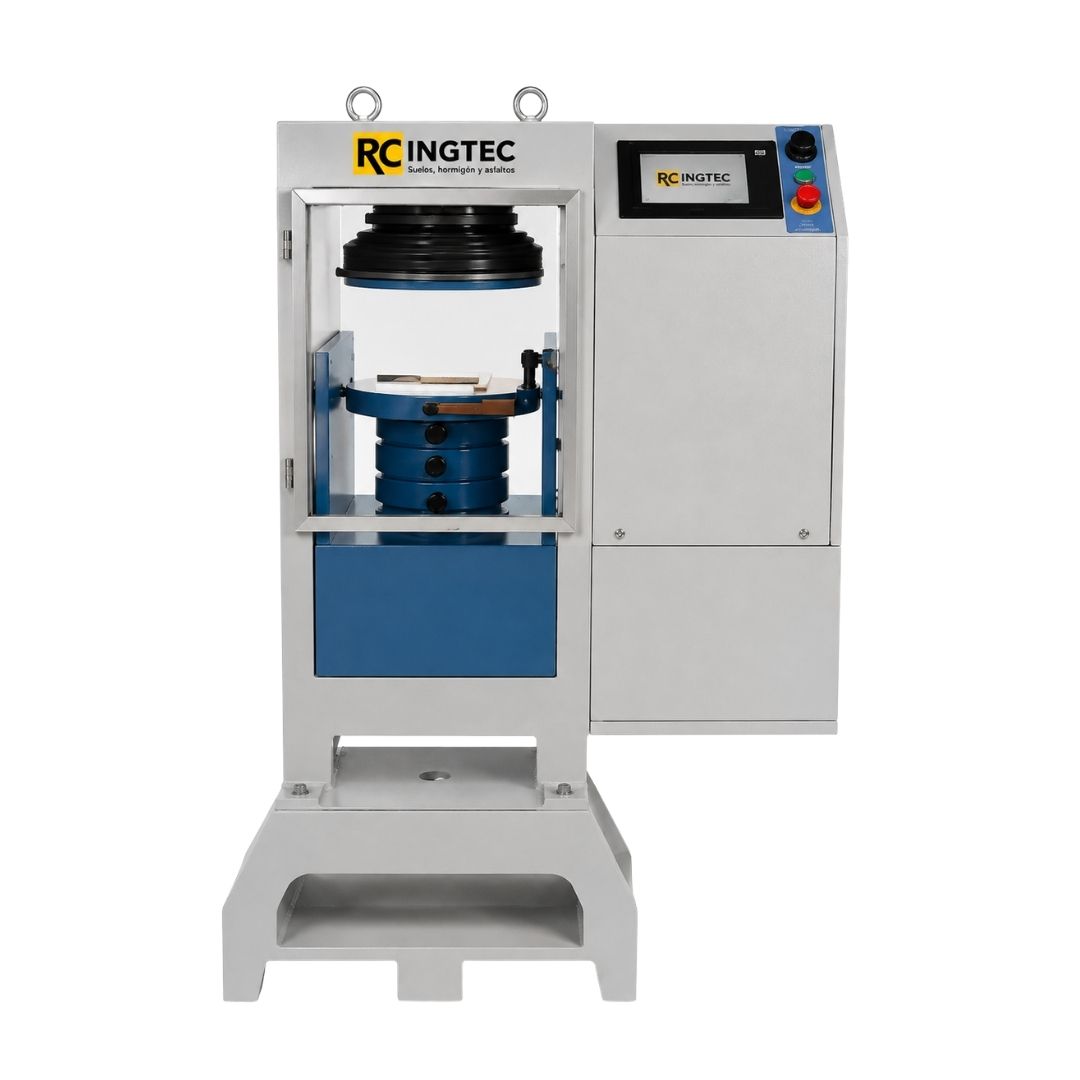

Máquinas de prueba de compresión automáticas de uso general para cubos y cilindros

Las máquinas automáticas de ensayo de compresión UTC-4713G.FPR, UTC-4723G.FPR, UTC-4733G.FPR, UTC-4727G.FPR y UTC-4737G.FPR se fabrican para ensayos de compresión de cubos y cilindros teniendo en cuenta las solicitudes de los usuarios para fines generales. Los productos de los modelos UTC-4727.FPR y UTC-4737.FPR están diseñados para ensayos de resistencia a la compresión de muestras de mayor tamaño. Estas máquinas también cumplen con los requisitos de las normas CE con respecto a la salud y seguridad del operador.

Las máquinas permiten que los operadores sin experiencia realicen la prueba. Una vez que se ha encendido la máquina y la muestra se ha posicionado y centrado con la ayuda de las líneas de centrado concéntricas del bloque de apoyo inferior, las únicas operaciones necesarias son:

• Configuración de los parámetros de prueba, incluida la frecuencia cardíaca (solo es necesario cuando se cambia el tipo de muestra).
• Presionando el botón INICIO en la unidad de control.
• La máquina inicia automáticamente la aproximación rápida, cuando la muestra toca la placa superior la aproximación rápida finaliza y comienza a cargarse al ritmo seleccionado por el usuario y se detiene una vez que la muestra falla.
• Guarda automáticamente los parámetros de prueba y los resultados de la prueba.

Los pedestales UTC-4680A y UTC-4682A que están hechos de acero para facilitar la colocación de las muestras por parte del usuario en los marcos para ensayos de compresión deben pedirse por separado.

Las máquinas constan de un bastidor de acero soldado (ver tabla), grupo hidráulico con unidad de control U-Touch PRO.

Características principales

• Control de velocidad de paso entre 1 kN y 25 kN
• Clase de precisión de carga 1 según EN 12390-4 y según E74 a partir del 5 % de la capacidad de la máquina (opción de calibración especial a partir del 1 % del rango completo con UTC-0210)
• Pruebas automáticas con control de circuito cerrado
• Las pruebas se pueden realizar controlando la máquina en la unidad de control U-Touch PRO (UTC-4930.FPR) o en una computadora usando el software gratuito UTEST (USOFT-4830.FPR) que se proporciona de forma gratuita con las máquinas.
• Medición de carga con un transductor de presión
• Bomba hidráulica de doble etapa para aproximación rápida
• Bastidor de pared de acero soldado con pistón de simple efecto.
• El pistón retorna al final de la prueba automáticamente

Características de seguridad

• Válvulas de máxima presión para evitar sobrecarga de la máquina.
• Interruptor de límite para carrera del pistón
• Botón de parada de emergencia
• Puertas de seguridad delanteras y traseras transparentes extraíbles
• Valor de carga máxima controlado por software
• Las puertas de seguridad delanteras tienen un dispositivo de seguridad automático para detener la máquina si la puerta se abre durante una prueba.

Marco adicional opcional

Para pruebas de compresión y, especialmente, de flexión, se debe pedir además por separado un segundo marco de prueba.

En este caso, las máquinas proporcionan control de carga de dos marcos de prueba separados con control PID de circuito cerrado con procedimiento de prueba automático mediante el uso de un canal de prueba de selección y una válvula selectora adicional.

Unidad de control U-Touch PRO para máquinas de ensayo de compresión y flexión automáticas

La unidad de control U-Touch PRO UTC-4930.FPR está diseñada para realizar automáticamente pruebas de resistencia a la compresión, flexión y tracción por hendidura de materiales de construcción como hormigón, mortero de cemento, unidades/bloques de mampostería mediante el control de las máquinas automáticas de prueba de compresión/flexión Utest.

Todas las operaciones de U-Touch PRO se controlan desde la pantalla táctil del panel frontal.

La unidad de control U-Touch PRO tiene opciones de menú fáciles de usar. Muestra todas las opciones de menú de forma simultánea, lo que permite al operador acceder a la opción requerida sin problemas para activarla o ingresar un valor numérico para configurar los parámetros de prueba. La pantalla gráfica digital puede dibujar gráficos en tiempo real de «Carga vs. Tiempo» o «Esfuerzo vs. Tiempo».

POR FAVOR consulte las páginas de “Unidad de control U-Touch PRO para máquinas automáticas de prueba de compresión/flexión” para obtener detalles de las propiedades.

Software UTEST para máquinas automáticas de ensayos de compresión y flexión

El software UTEST USOFT-4830.FPR permite realizar automáticamente ensayos de resistencia a la compresión, flexión y tracción por hendidura de materiales de construcción como hormigón, mortero de cemento, unidades/bloques de mampostería mediante el control de las máquinas automáticas de ensayos de compresión/flexión Utest.

Las ventajas de realizar ensayos en computadora con el uso del Software UTEST, tales como informes, salida gráfica, etc. se pueden ver en detalle en las páginas del Software UTEST para Máquinas Automáticas de Ensayos de Compresión / Flexión.
