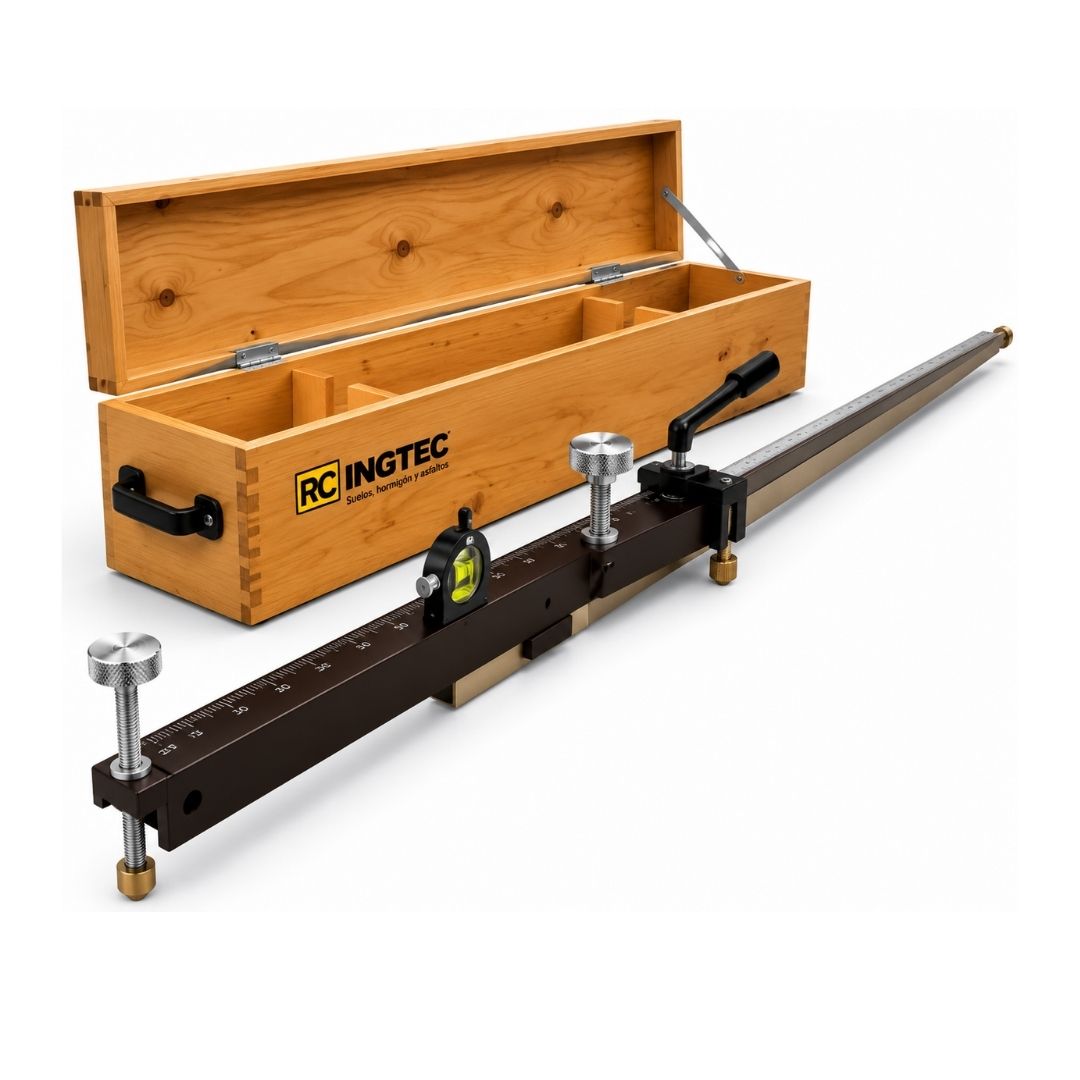

VIGA BENKELMAN
Normas: ASTM D 4695 | AASHTO T 756 | INV E 795
La VIGA BENKELMAN DIGITAL modelo PA-78, ha sido desarrollado para la realización y documentación de ensayos normalizados de deflexión de pavimentos, bajo las exigencias de las normas de referencia, implementando en un equipo estándar, un sistema especializado de captura y transmisión de datos, por medio del protocolo de comunicaciones inalámbrico WI-FI.
La Viga Benkelman vincula un sistema de posicionamiento global (GPS), que permitirá el registro simultáneo de la posición geográfica del punto en donde se realiza el ensayo.
El sistema electrónico permite registrar la deformación por medio de comparadores de carátula digitales y permite visualizar mediante indicadores luminosos (LED), el estado de la batería, de los comparadores y los estados de conexión y comunicación del WI-FI y el GPS. Se ha incluido un sensor para medición de la temperatura y la humedad relativa (termo-higrómetro) que se encuentra instalado en el sistema electrónico.
Para el registro fiel de los datos del ensayo se ha desarrollado un software, que facilita la documentación idónea de los ensayos junto con todos los parámetros del mismo en una hoja de cálculo.
Incluye:
- Dos comparadores digitales: División de escala 0,01 mm. Rango 12,7 mm (Ref. CO2773)
- Cargador de 12 VDC – 1.25 A
- Adaptador de vehículo 12 VDC
- Módulo WI-FI
- Modulo GPS
ESPECIFICACIONES TÉCNICAS
- Rango de temperatura: -10 a 50 °C. Resolución 0,1 °C
- Medición de humedad: 20 a 90 % HR. Resolución 0,2 HR
- Relación de palanca de los brazos multiplicadores: 1:4
- Longitud del brazo principal: 2,44 m
- Longitud total cuando la viga se encuentra armada: 3,68 m
