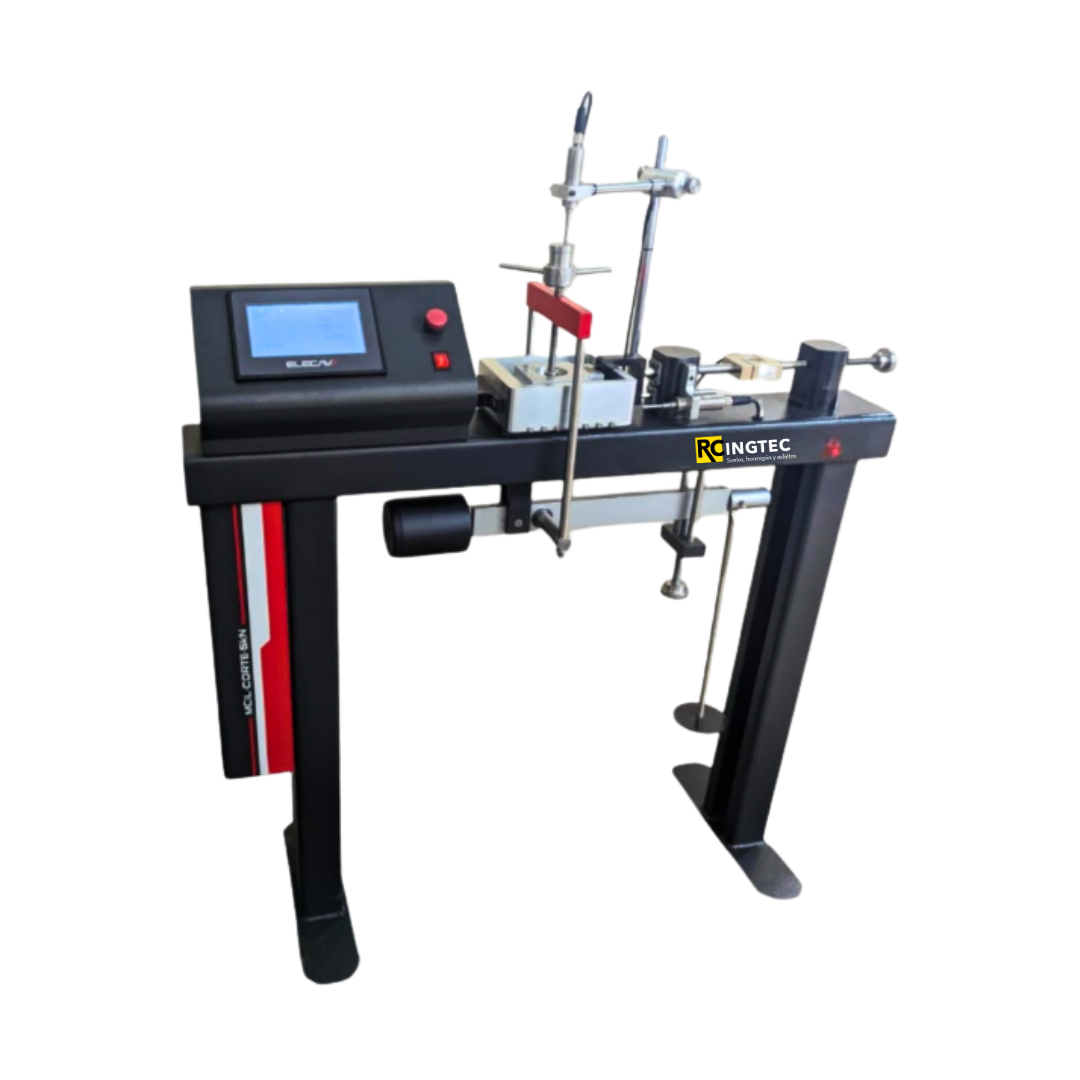

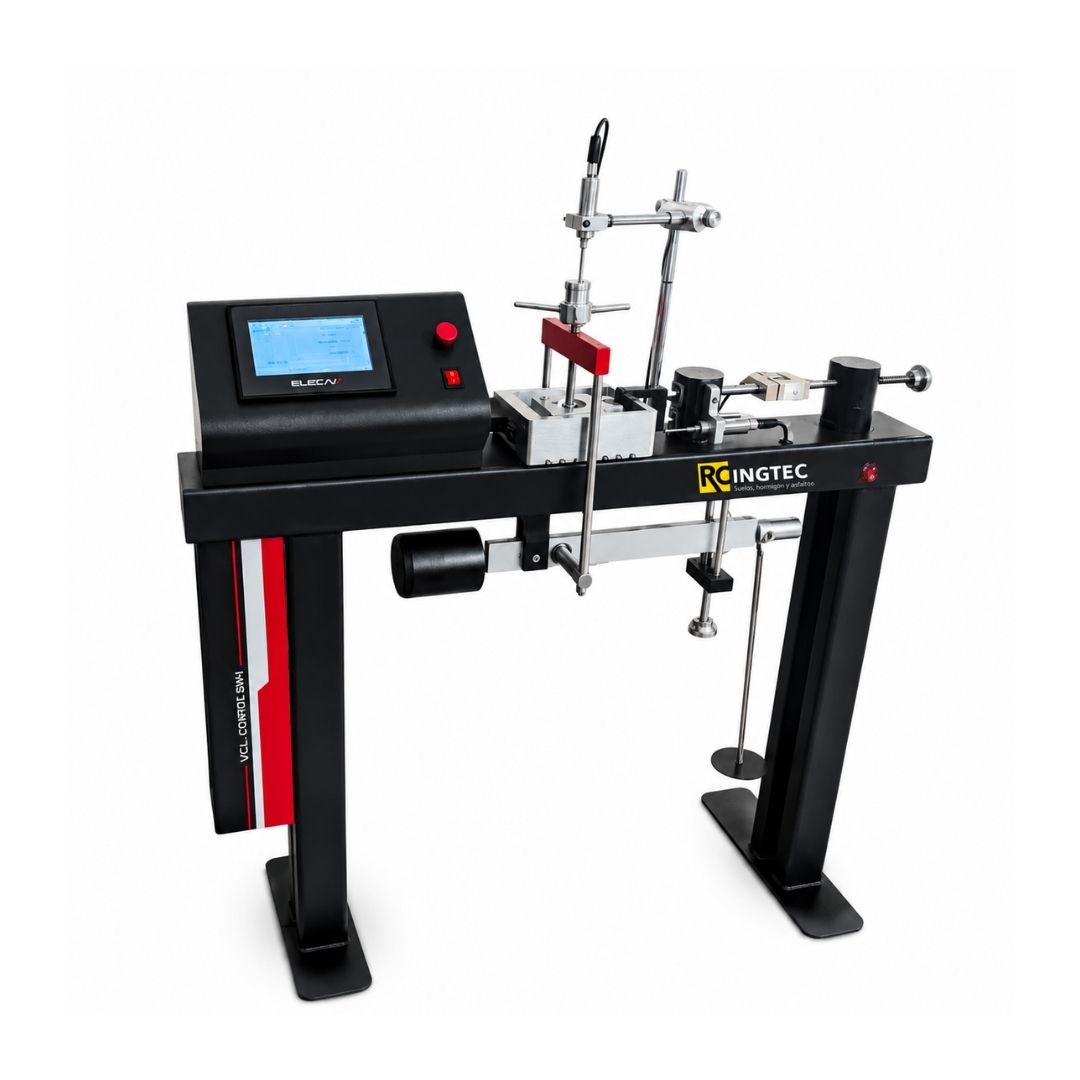

EQUIPO AUTOMÁTICO PARA ENSAYOS DE CORTE DIRECTO

REF. PS 107

Normas: INV E 154 | NTC 1917 | ASTM D 3080 | AASHTO T236



Categorías: ,

Diseñado específicamente para realizar y registrar los ensayos, en las etapas de consolidación
y corte.El software que permite el registro de todos los parámetros del ensayo, la captura en
tiempo real de los datos y la presentación inmediata de curvas y resultados del ensayo. Se
calculan y se muestran tiempos de consolidación (al 50%, 90% y 100%), el coeficiente de
consolidación y la velocidad óptima para el corte. El ensayo completo comprende la prueba de
tres o, hasta cuatro muestras del mismo material. Se presentan las curvas: esfuerzo Vs
deformación, esfuerzo vertical Vs esfuerzo tangencial y círculos de Mohr, con los que se
calcula y reporta, ángulo de fricción y cohesión luego de la tercera muestra.

El panel de control de la máquina con teclado de membrana y una pantalla LCD con
iluminación de contraste, sirve como interfaz hombre-máquina para la programación y
operación. Un menú permite, de forma fácil y rápida, la programación de la máquina y los
parámetros de las muestras a ensayar. Durante el ensayo se puede visualizar en la pantalla, la
fuerza, esfuerzo, deformación vertical, deformación tangencial (de
La medición de las deformaciones verticales de la muestra se realiza por medio de un
comparador de carátula digital con división de escala de 0,001 mm. El área de trabajo cuenta
con una piscina con capacidad para cajas de corte entre 38 mm hasta 72 mm de diámetro o
lado. (Opcionalmente se suministra la piscina con capacidad para alojar dispositivos de corte
deformación).
de hasta 100 mm de diámetro o longitud).
Normas: INV E 154 | NTC 1917 | ASTM D 3080 | AASHTO T236
ESPECIFICACIONES TÉCNICAS
-Rango de medición de fuerza:
2,5 kN. División de escala 0,2 N (Opcional 5 kN)
-Rango de medición de deformación tangencial:
50 mm. División de escala 0,01 mm
-Rango de medición de deformación vertical:
12,7 mm. División de escala 0,001 mm (Comparador de carátula digital incluido Ref. CO2698)
-Velocidad de desplazamiento tangencial programable de 0,001 mm/min a 2,1 mm/min
-Carga máxima vertical: 5 kN
-Capacidad máxima de carga horizontal: 5 kN
-Operación: 220 VAC (50 / 60 Hz)
-Piscina incluida para cámaras de corte redondas o cuadradas hasta 70 mm (Ref.PS1084)
-Relación de palanca para carga vertical: 1:5 y 1:10
EQUIPO AUTOMÁTICO PARA ENSAYOS
DE CORTE DIRECTO
– Cámaras de corte Incluidas:
o Redonda de 50,8 mm de diámetro (Ref. PS1082)
o Cuadrada de 63,5 mm de lado (Ref. PS1083)
– Transductor de fuerza de 2,5 kN
– Un comparador de carátula digital (Ref. CO2698)
– Computador tipo PC industrial con pantalla táctil
– Software para registro y consulta de ensayos
– Pedestal para el computador
– Pesas incluidas para aplicación de carga vertical:
o 1 pesa de 500 g (Ref.PS263)
o 4 pesas de 1 kg (Ref.PC1551)
o 3 pesas de 4 kg (Ref.PC1552)
o 1 pesa de 16 kg (Ref.PC1553
Pesas para aplicación de carga vertical opcionales (no incluidas)
o 50 g (Ref.PS266)
o 100 g (Ref.PC1555)
o 200 g (Ref.PS267))
INCLUYE:
*Comparador de carátula*
*Juego de pesas*
Accesorios
Pisador
Cuchilla de corte
Molde de dos piezas
2 placas ranuradas (Filtros)
2 placas ranuradas y perforadas (Filtros)
Placa base
Dos piedras porosas
Dimensiones
63,5 mm
63 mm x 63 mm x 7 mm
Ref.
PTPS28P97
PTPS28P99
PS1085
PTPS28P96
PTPS28P95
PTPS28P94
CO 926
Dimensiones
Ø 50,8 mm
6,8 mm x 50,8 mm
Ref.
PTPS28P97
PTPS28P99
PS1085
PTPS28P96
PTPS28P95
PTPS28P94
CO 926
Cámara cuadrada Cámara redonda
Cada cámara de corte está compuesta por:
EQUIPO PARA LABORATORIO DE SUELOS, CONCRETOS Y ASFALTOS – LABORATORIO DE METROLOGÍA ACREDITADO

Computador y software de las siguientes características:

– Computador tipo industrial con pantalla táctil de 15”,
– Interfaz gráfica diseñada para aprovechar las características de la pantalla táctil.
– Registro de datos antes y durante el ensayo.
– Frecuencia de muestreo configurable.
– Generación de reportes en formato MS-Excel 2007 y superiores.
– Almacenamiento en base de datos.
– Recuperación de ensayos
