EQUIPO PARA CBR

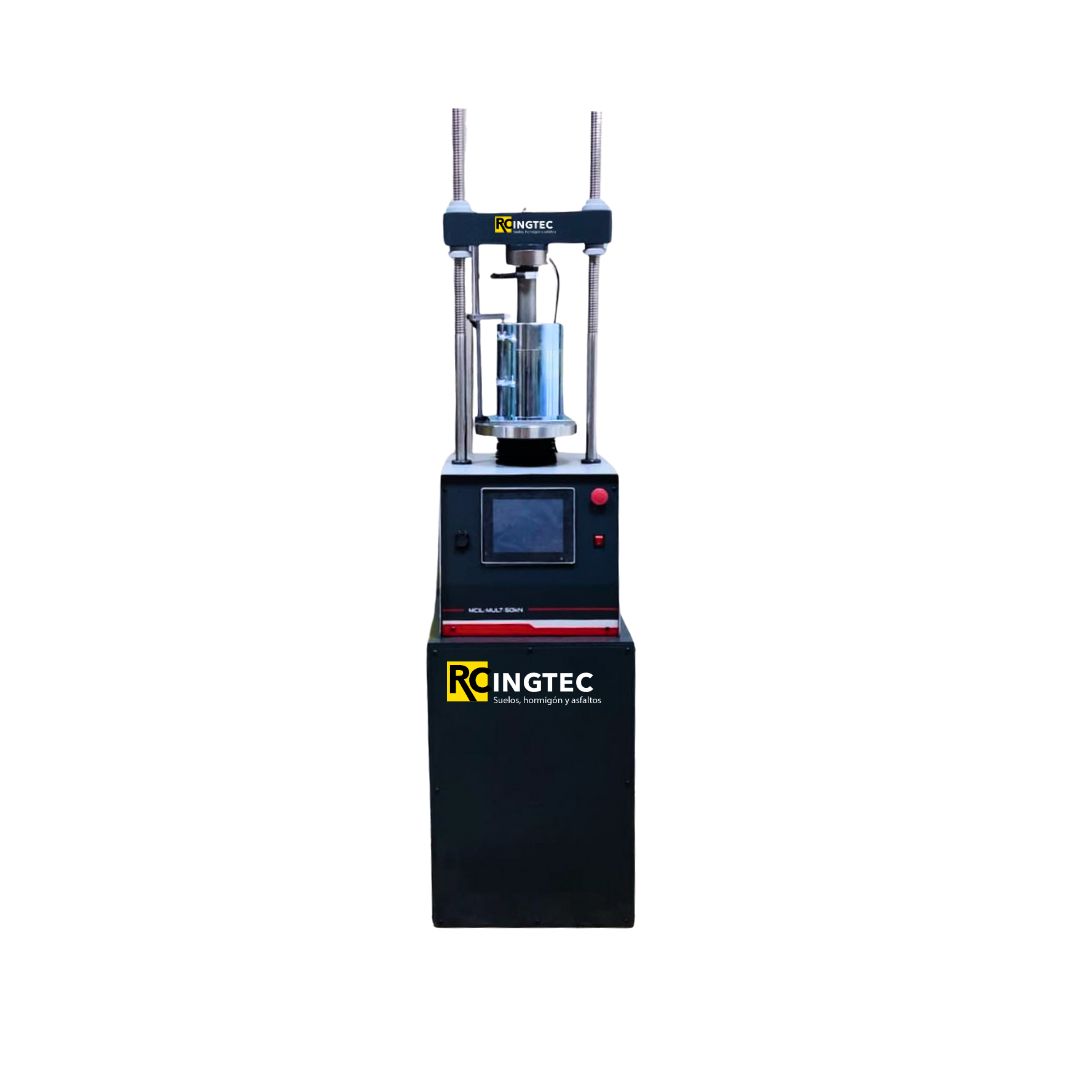

El Equipo para Ensayo CBR marca RCINGTEC, modelo RC00293, es un sistema integral de laboratorio diseñado para la determinación precisa de la resistencia a la penetración y la capacidad portante de suelos compactados y materiales granulares, parámetros fundamentales en el diseño estructural de pavimentos, subrasantes, terraplenes y obras de infraestructura vial y civil.

Este equipo permite la ejecución controlada del ensayo CBR bajo condiciones normalizadas, garantizando resultados confiables y repetibles que pueden ser correlacionados directamente con criterios de diseño y control de calidad establecidos en normas técnicas reconocidas como ASTM, AASHTO y especificaciones nacionales vigentes.

ESPECIFICACIONES TECNICAS:

• (Bastidor de carga automático RC516.15)

Capacidad de carga 11,000 lbf (50 kN),

Rango de velocidad: 0.05 in/min (1.27 mm/min)

Tamaño de la platina: 8″ (203 mm)

Recorrido de la platina: 4″ (100 mm)

Despeje vertical: 27″ (686 mm)

Despeje horizontal: 11″ (286 mm)

Voltaje: 110/220V 50/60Hz – 5.0 amp

• (Celda de carga tipo pankay RC517.16)

Capacidad nominal de 10,000 lbf (50 kN) y está fabricada en acero aleado de alta resistencia.

Dimensiones son 105 mm de diámetro y 63.5 mm de altura.

La excitación máxima que soporta es de 10 VDC y su salida nominal es de 3.0 mV/V.

Cuenta con un cable de 2 metros (79″) de longitud e incluye enchufe y adaptador para su conexión.

• Rango de temperatura de 0 a 65 °C, con un efecto de temperatura en la salida de 0.0006% FSO/°F y un efecto de temperatura en el cerro de 0.0008% FSO/°F.
• La resistencia del puente es de 350 ohmios nominal en la entrada y 350 ohmios ±3.5 ohmios en la salida.
• Su acabado puede ser niquelado o en acero inoxidable, y cuenta con un sellado resistente al agua, lo que la hace adecuada para aplicaciones exigentes en laboratorios y pruebas de materiales.

• (Potenciómetro o transductor lineal RC517.17)

Tipo: Transductor potenciométrico lineal

Recorrido 25 mm (1.0 pulgada

• Material: Carcasa metálica robusta, generalmente de aluminio o acero inoxidable para resistencia y durabilidad, Precisión Alta precisión en medición lineal, adecuado para ensayos ASTM y AASHTO, Salida:
• Variable resistiva proporcional al desplazamiento
• Dimensiones aproximadas, Longitud total: alrededor de 100 mm (puede variar según, fabricante, Diámetro del cuerpo: cerca de 20-25 mm

• Pistón de penetración para ensayo CBR con tornillo RC517.17),

Material: Acero inoxidable o acero endurecido, que asegura resistencia al desgaste y durabilidad en condiciones de laboratorio

Diámetro del pistón: Generalmente 50 mm (2 pulgadas), estándar para ensayo, CBR, Longitud total: Aproximadamente 150 mm , Tipo de punta: Punta plana para penetración uniforme.

• Tornillo de fijación:

Incluye tornillo para asegurar el pistón al equipo de ensayo, Acabado: Superficie lisa y pulida para minimizar fricción y desgaste.

• Aplicación: Uso en equipos de ensayo CBR para medir la resistencia del suelo mediante penetración controlada bajo carga.
